Por dentro de uma produção: como uma bolsa impermeável para motocicleta de alta visibilidade é construída na Sealock

A maioria das visitas à fábrica são fotografias de pisos limpos. Este é um processo de produção em andamento – um programa de bagagem fluorescente de alta visibilidade para motocicletas que passa por nossas instalações em Dongguan, desde o painel soldado até a unidade acabada testada ao ar. A cor torna extraordinariamente fácil de seguir: cada etapa da sequência é do mesmo amarelo fluorescente, então uma única caminhada pela linha mostra o produto se montando à sua frente.

É também um programa útil para documentar, porque a bagagem da motocicleta é a parte mais exigente do que a construção soldada à prova d'água precisa para sobreviver. Um saco traseiro ou saco de tanque é exposto à chuva contínua em velocidade de rodovia, spray de estrada transportando areia e sal, UV, vibração, calor da máquina abaixo dele e tensionamento repetido da correia contra uma placa de montagem rígida. Ele tem que permanecer selado durante tudo isso, permanecendo visível à noite. Muito pouco do que torna isso possível é visível no produto final.

Estágio um: soldagem de alta frequência

Tudo neste produto que deve permanecer estanque é soldado, não costurado. A soldagem de alta frequência passa um campo eletromagnético através do material revestido com TPU, que excita as moléculas do polímero e gera calor de dentro do próprio material, em vez de aplicá-lo de fora. Sob pressão da matriz, as duas faces se fundem em uma única seção homogênea. Não há furos de agulha para selar depois e nenhuma fita de costura para descascar no terceiro ano.

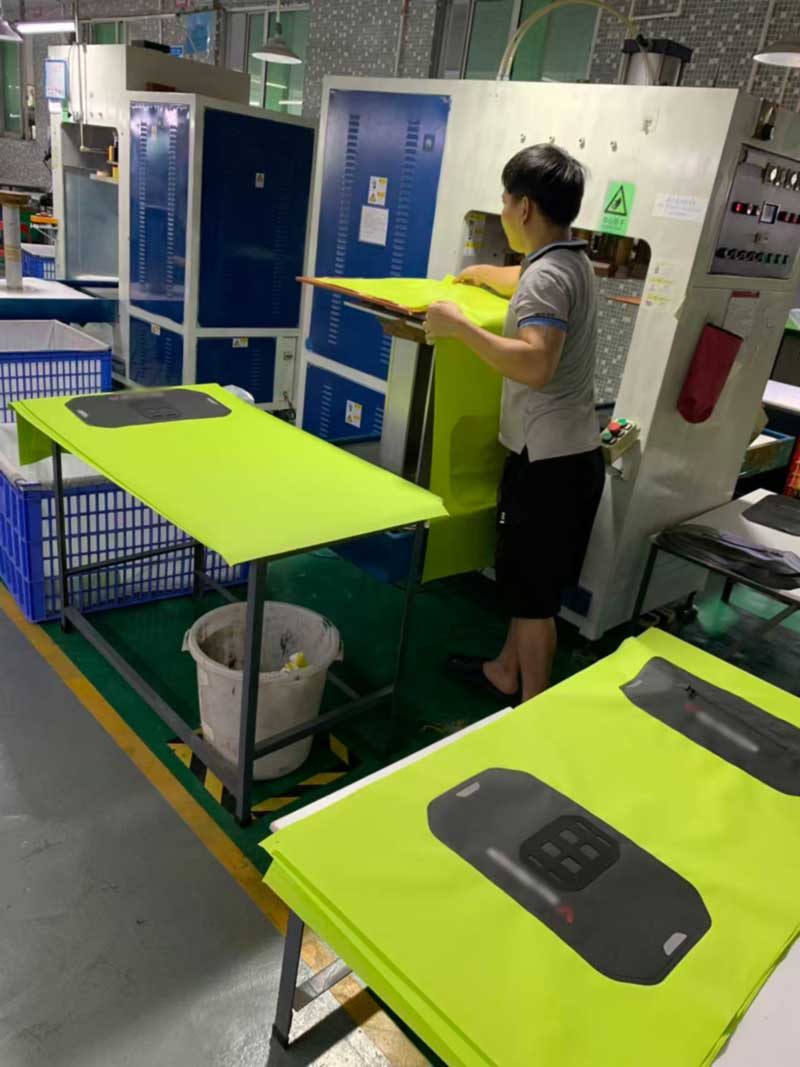

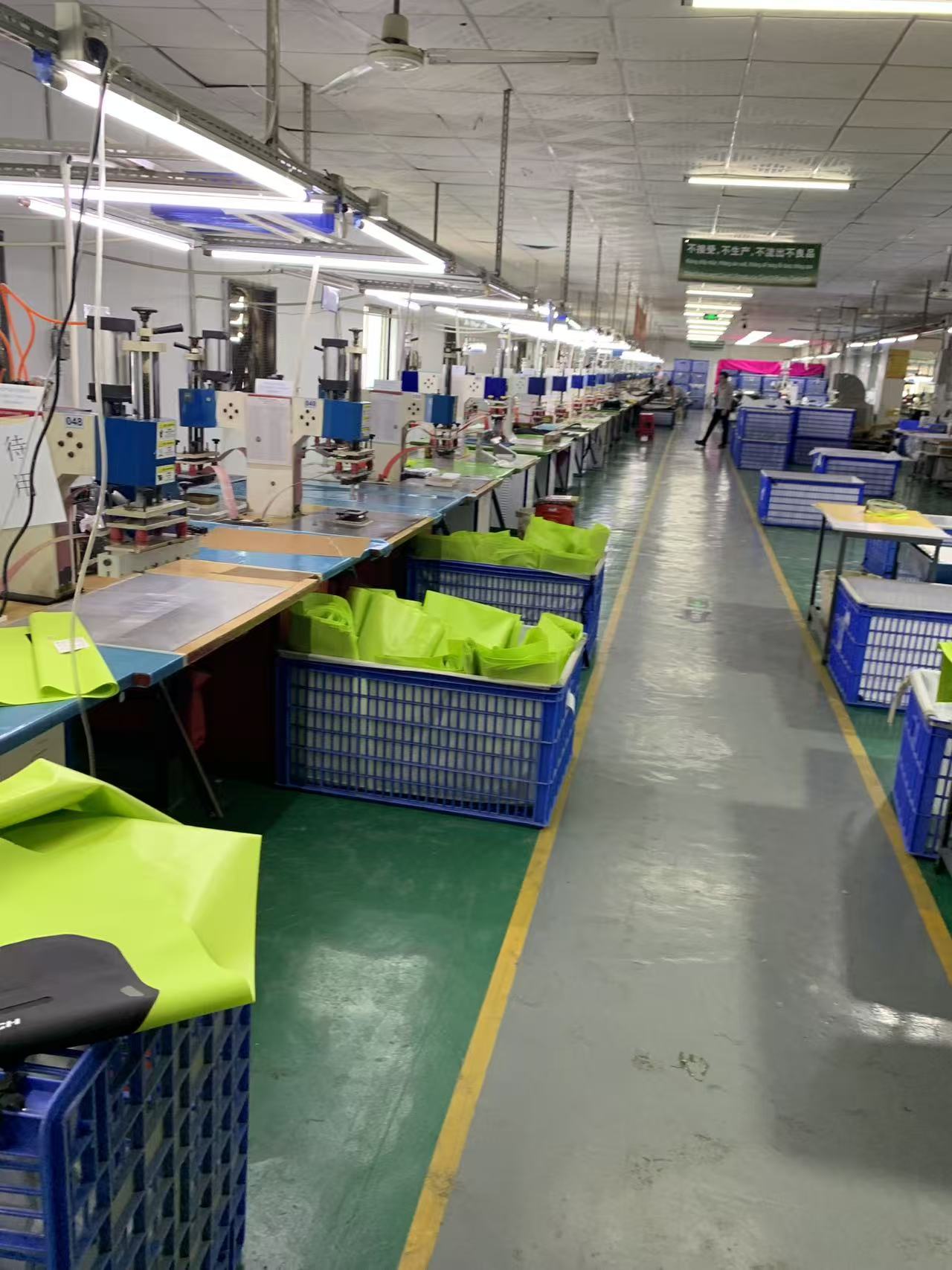

A linha opera uma estação por solda. Um operador posiciona o painel cortado contra os batentes da matriz, fecha a proteção e liga a máquina; a matriz, o tempo de permanência, o ajuste de potência e o tempo de resfriamento são fixados por um cartão de parâmetros na estação, e não pela avaliação do operador. É aqui que mora a disciplina. Uma solda com uma fração de potência insuficiente parece idêntica a uma solda correta, passa por um puxão casual e falha por descascamento na borda de ataque em torno de mil ciclos de carga. Esse é precisamente o fracasso do nossoteste de impacto de oscilaçãoeteste de resistência à cascaexistem para serem capturados e por que os parâmetros de soldagem são qualificados em cupons antes do início de uma ordem de produção, em vez de serem ajustados imediatamente.

Segunda etapa: costura padrão para o reforço de suporte de carga

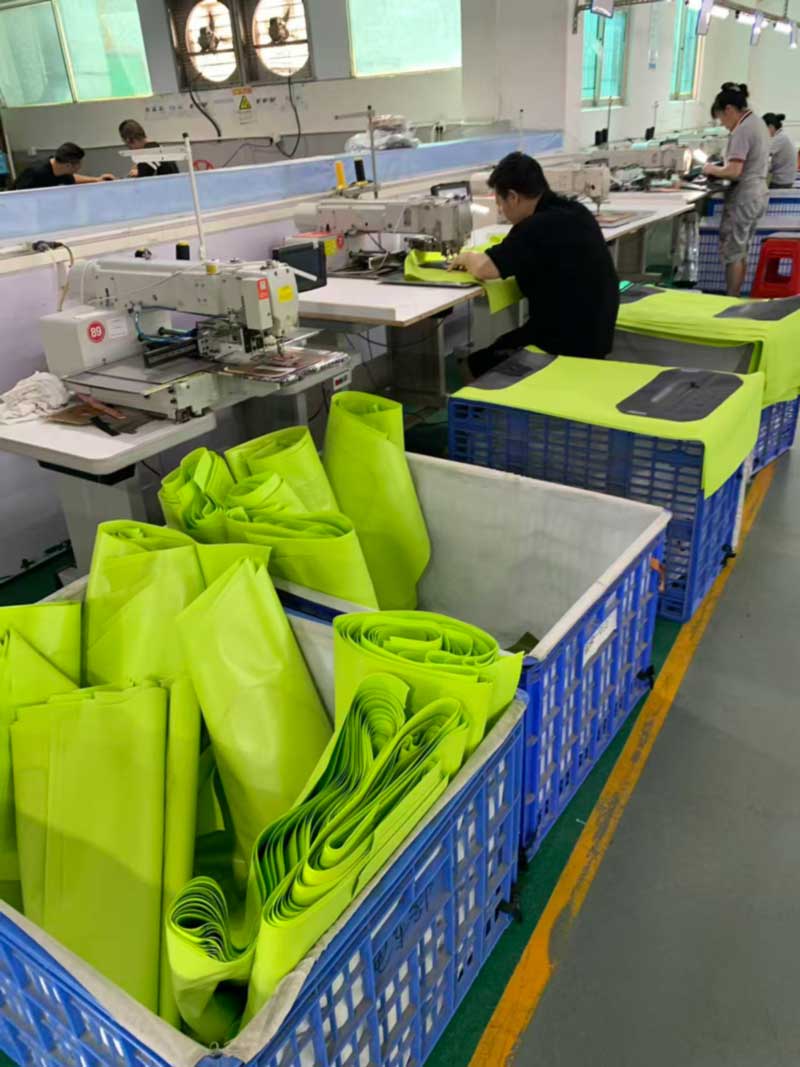

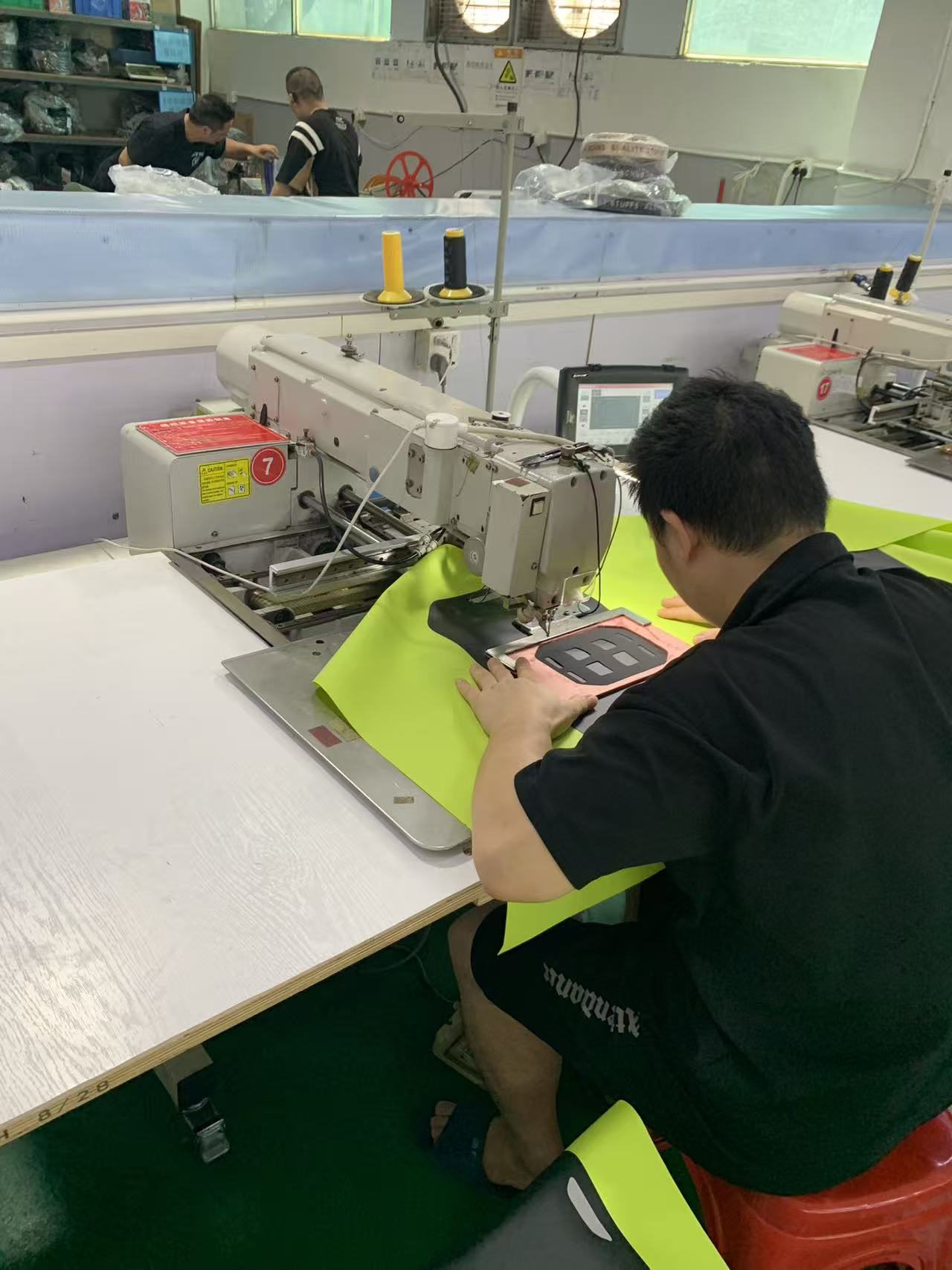

Nem todas as juntas de uma bolsa impermeável devem ser soldadas, e fingir o contrário produz produtos piores. Neste programa, o painel de reforço escuro que contém o hardware de montagem é conectado a uma máquina de costura de padrão programável, que executa um caminho de ponto armazenado idêntico em cada unidade.

O raciocínio é mecânico. Uma ligação soldada é extremamente forte ao cisalhamento e comparativamente vulnerável ao descascamento; uma junta costurada distribui cargas pontuais concentradas em muitos pontos de ancoragem e tolera o puxão repetido em uma única direção aplicado por uma cinta de montagem. Onde um caminho de carga é concentrado e cíclico – uma placa de montagem, uma âncora de cinta de ponta rígida – a costura supera a soldagem, e onde a junta deve ser estanque, a soldagem é a única resposta honesta. O trabalho de engenharia é decidir qual é qual e, em seguida, garantir que a área costurada fique fora do envelope lacrado ou seja apoiada por uma barreira soldada.

Uma máquina programável é importante aqui por uma razão que não tem nada a ver com velocidade. A costura guiada manualmente varia entre os operadores e entre a primeira e a quadracentésima unidade de um turno. Um caminho armazenado não. Quando a equipe de qualidade de uma marca retira três unidades de caixas diferentes e compara a costura de reforço, ela deveria olhar três vezes para o mesmo produto.

Etapa três: montagem

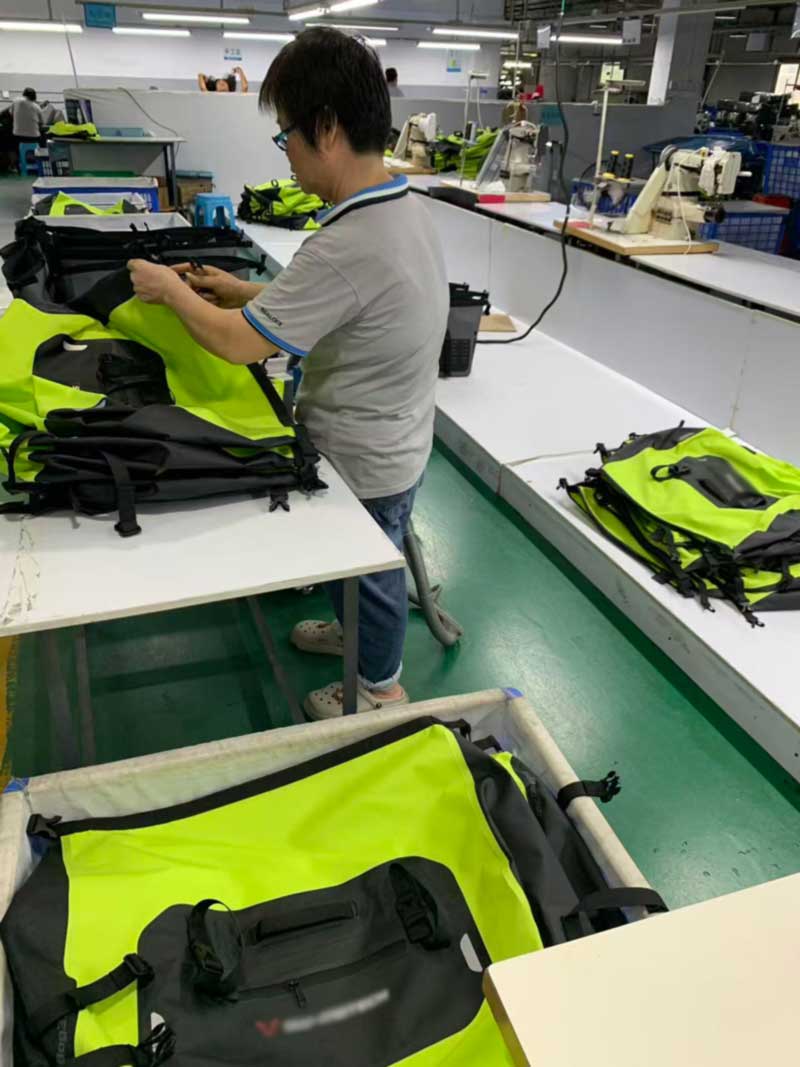

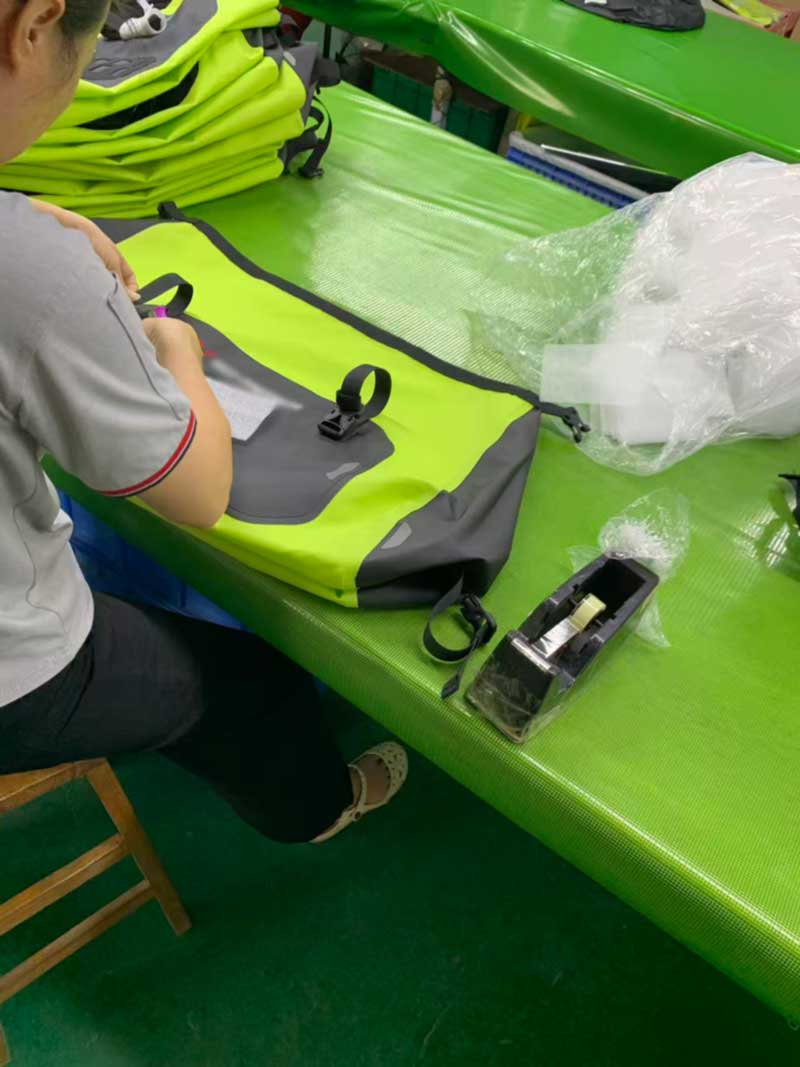

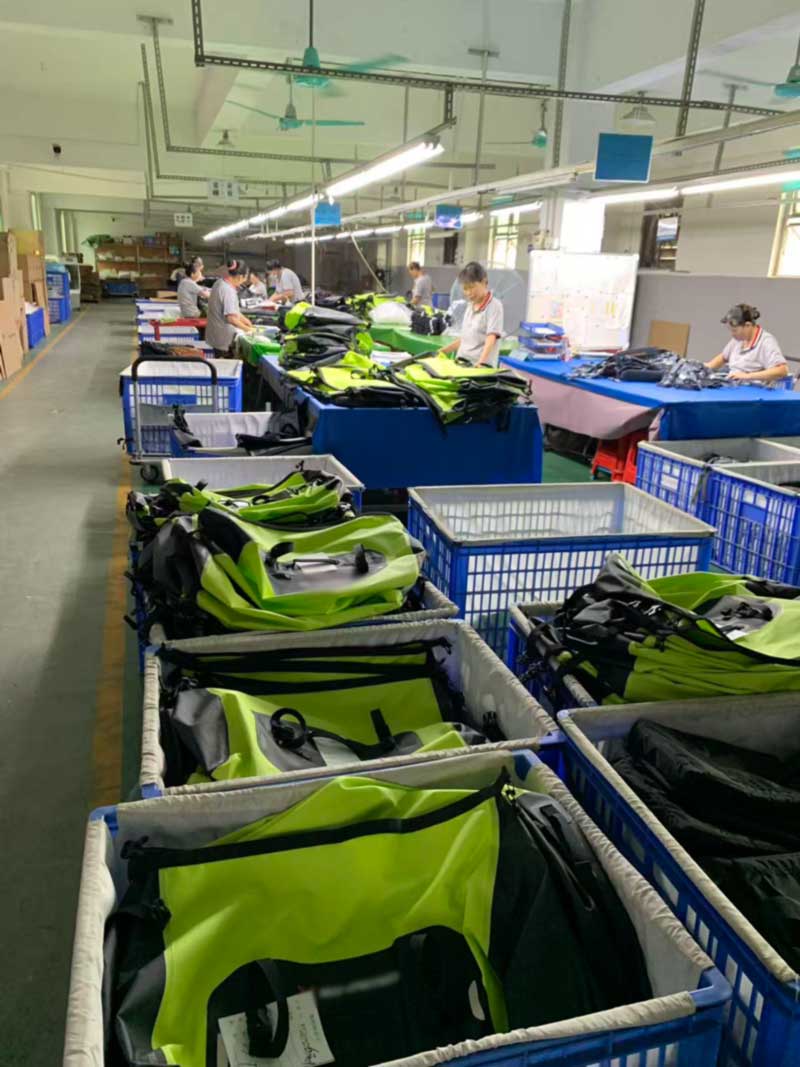

A montagem é onde os componentes planos se transformam em uma bolsa: corpo à base, sistema de fechamento, estrutura interna, encadernação de bordas, depois correias, fivelas, ajustadores e ferragens. É o estágio mais trabalhoso da linha e aquele com mais oportunidades de introduzir um defeito que nenhuma máquina detectará.

Duas práticas fazem a maior parte do trabalho aqui. O primeiro é o fluxo de lote único - os componentes de um lote de produção viajam juntos em sua própria caixa e não são misturados, de modo que, se um problema for encontrado na inspeção final, ele poderá ser rastreado até um rolo de material específico, uma estação de soldagem específica e um turno específico, em vez de "o pedido". A segunda é a inspeção em linha, em vez da inspeção no final da linha: o operador que instala o hardware verifica as soldas que está manuseando, e uma unidade com uma costura suspeita sai da linha nesse ponto, em vez de percorrer todo o caminho até a embalagem antes que alguém a olhe.

Estágio quatro: cada unidade é inflada e testada quanto a vazamentos

Este é o estágio que mais vale a pena fotografar e aquele que é mais frequentemente ignorado em outros lugares.

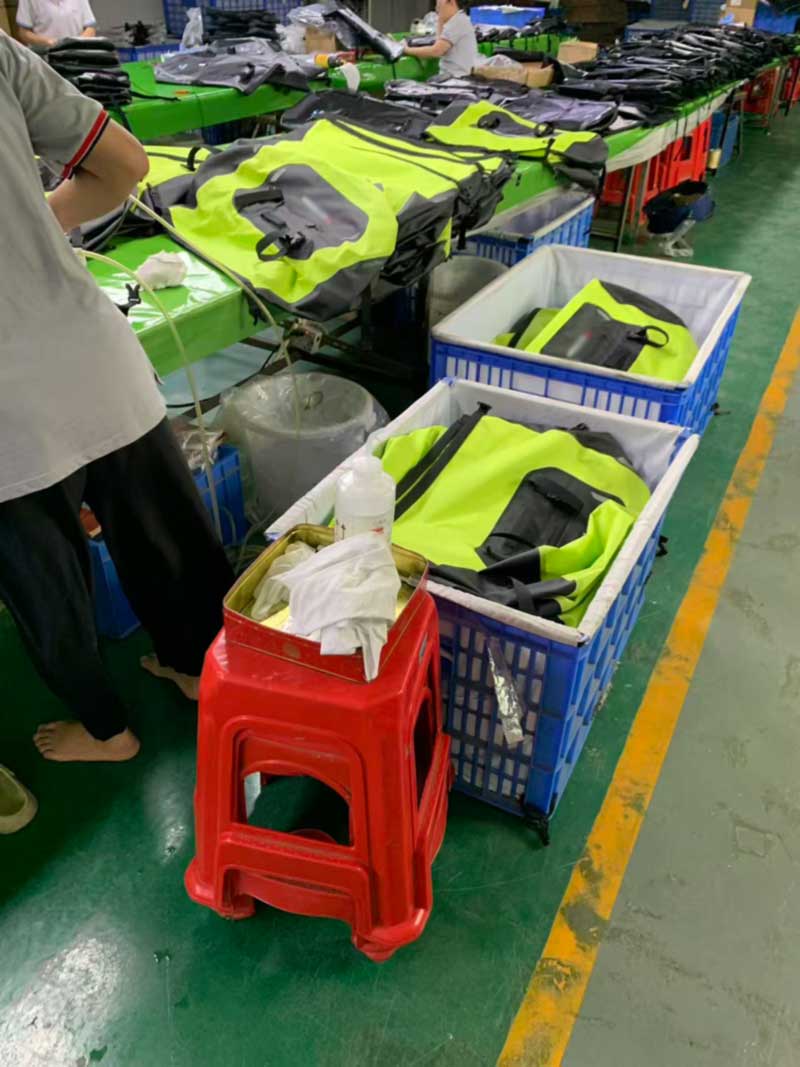

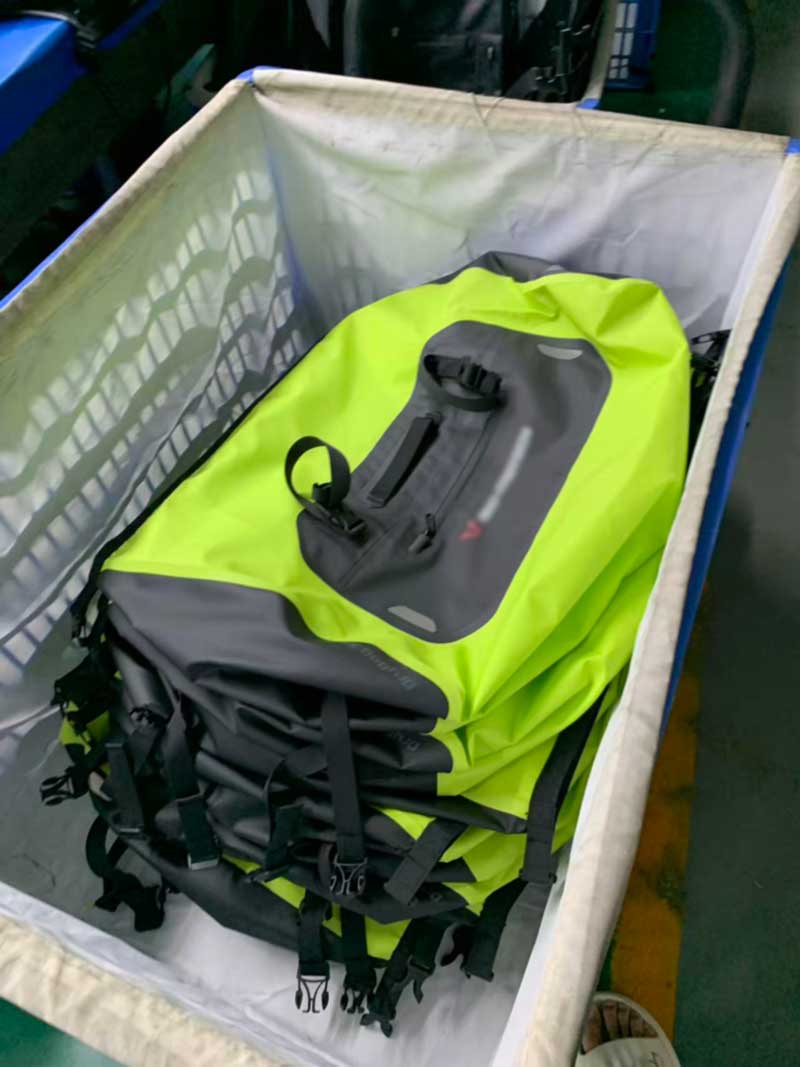

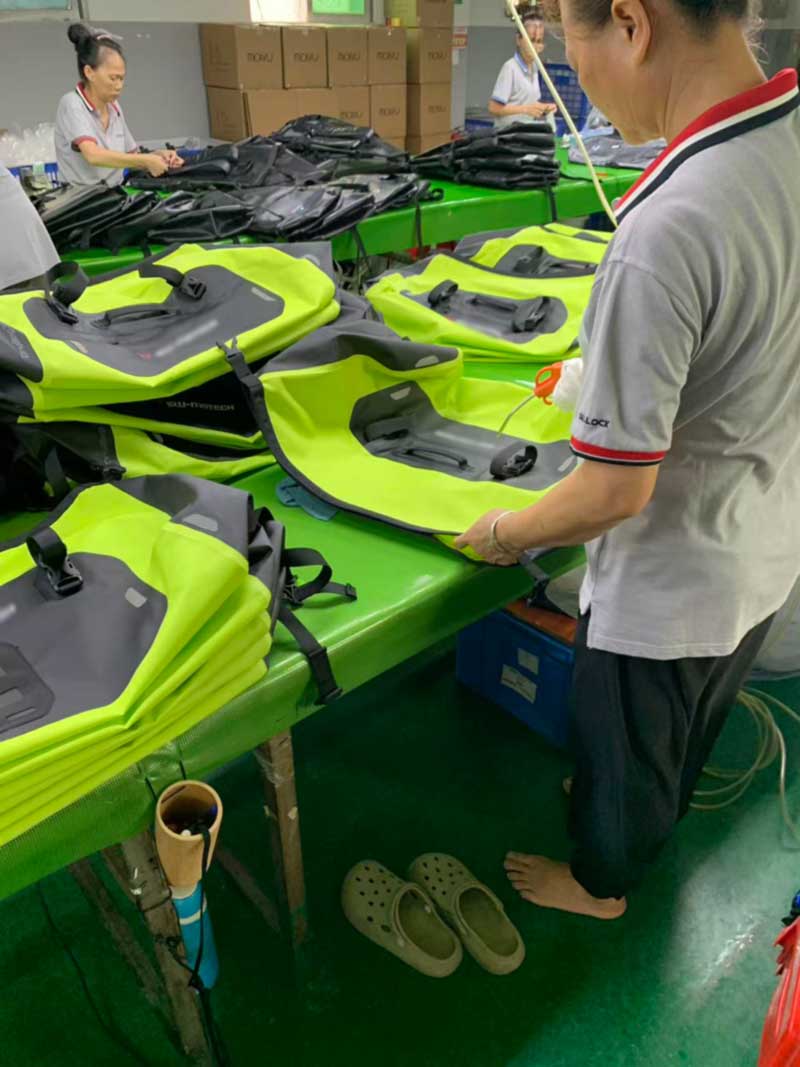

Cada saco acabado é selado, inflado através de uma linha de ar e verificado quanto a vazamentos. Não é uma amostra. Não é o primeiro artigo. Cada unidade. Um saco inflado coloca cada solda sob pressão interna simultânea, que é a maneira mais rápida de encontrar um furo, um ponto frio no final de uma solda, um corte na borda da matriz ou uma penetração na ferragem que não foi devidamente selada. Uma bolsa que mantém pressão possui um envelope lacrado contínuo e intacto; uma sacola que não funciona, não funciona - e nenhuma inspeção visual substitui essa resposta binária.

A razão pela qual isso é importante comercialmente é simples. A entrada de água é o único modo de falha ao qual um produto à prova d'água não consegue sobreviver em termos de reputação. Um painel desgastado é uma reclamação; um laptop encharcado ou um saco de dormir molhado no final de uma viagem molhada é uma devolução, uma avaliação e um cliente perdido. A amostragem estatística é apropriada para atributos dimensionais e cosméticos. Não é apropriado para o atributo único que dá nome ao produto inteiro.

Além do teste 100% de ar, o produto do programa é levado para a bateria de laboratório: testes de imersão ou pulverização até o nível de proteção nominal do produto, além de verificações mecânicas e ambientais, incluindociclismo com zíper sob carga, resistência à abrasão, eenvelhecimento por calor e umidadepara conjuntos de materiais que foram modificados desde a última ordem.

Uma nota sobre a cor

A alta visibilidade fluorescente é uma das cores mais difíceis de executar de forma consistente. Os pigmentos fluorescentes são menos estáveis ​​que os convencionais, mudam visivelmente entre lotes de materiais e mudam drasticamente a aparência sob iluminação diferente – que é o ponto principal da cor, e também a razão pela qual um cliente que aprova uma sombra sob a iluminação do escritório pode ser desagradavelmente surpreendido pela produção à luz do dia. Cada rolo neste programa é verificado em relação ao padrão aprovado sob iluminação controlada em nossogabinete de fonte de luz padrãoantes de ser cortado, e os cupons soldados são verificados novamente depois, porque o calor do próprio ciclo de soldagem pode deslocar um pigmento fluorescente na costura.

Como é isso do lado do comprador

Um programa como este é executado com base em decisões tomadas meses antes do primeiro painel ser soldado: quais juntas são soldadas e quais são costuradas, quais parâmetros de soldagem foram qualificados em cupons e em que resistência ao descascamento, quais lotes de ferragens passaram nos testes de corrosão, em qual iluminante a cor foi aprovada e se o teste de vazamento de 100% está escrito no acordo de qualidade ou é meramente presumido. Nenhuma dessas decisões é visível na fotografia de uma sacola acabada. Todos eles determinam se o produto ainda é estanque no terceiro ano.

A Sealock vem construindo equipamentos impermeáveis ​​soldados de alta frequência há mais de vinte anos, com instalações em Dongguan, China e na cidade de Ho Chi Minh, Vietnã, atendendo marcas de atividades ao ar livre, marítimas, de esportes motorizados e de estilo de vida em todo o mundo. Para consultas de OEM e ODM, ou para discutir um programa próprio, escreva parainfo@sealock.com.hk.
