Quarenta e oito horas em névoa salina: como testamos o hardware em equipamentos marítimos à prova d'água

Uma bolsa seca que está em um barco há duas temporadas raramente falha porque o tecido cedeu. Ele falha porque um anel em D floresceu branco e emperrou, um controle deslizante não funcionará mais corretamente ao longo de um zíper à prova d'água, um mosquetão deixou uma marca de ferrugem em um painel claro ou um rebite inchou e rasgou o material ao seu redor. O sal não ataca as partes da sacola que os fabricantes gostam de falar. Ele ataca os pequenos componentes metálicos que são especificados no final do desenvolvimento, comprados pelo preço e nunca testados – e faz isso de uma forma que transforma uma falha funcional em uma falha de aparência e depois em uma falha de vedação, geralmente nesta ordem.

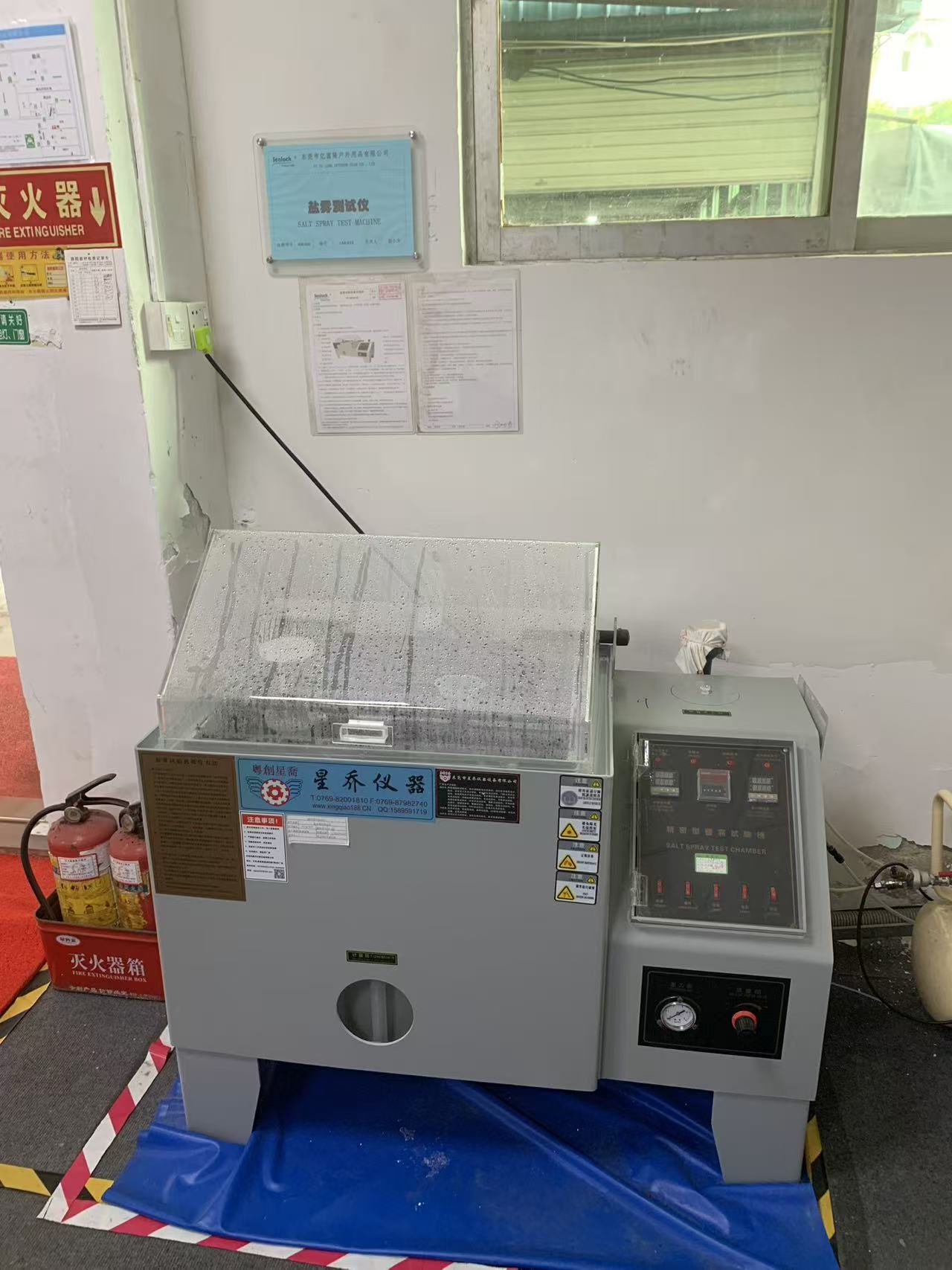

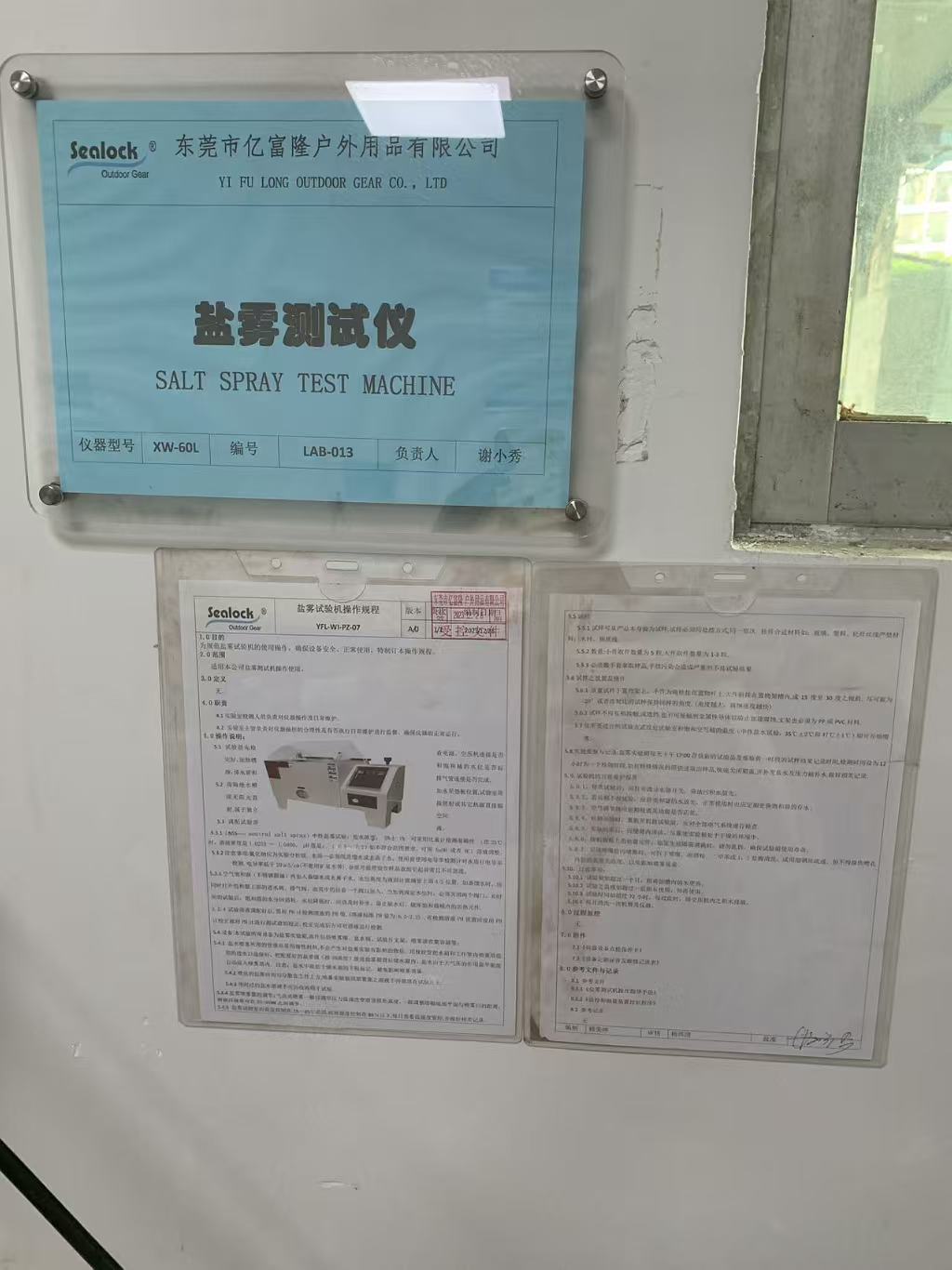

O instrumento que descobre isso antes do cliente é uma câmara de névoa salina: modelo XW-60L, instrumento número LAB-013, operado sob procedimento controlado YFL-WI-PZ-07, revisão A/0, datado de 28 de dezembro de 2023, calibrado externamente em 19 de dezembro de 2025 com recalibração prevista para 18 de dezembro de 2026. Ele executa um teste de névoa salina neutra e é o instrumento menos ambíguo em nosso laboratório. O revestimento aguentou o número especificado de horas ou não.

O que realmente é um teste de névoa salina

A névoa salina neutra, geralmente escrita NSS, é o teste de corrosão acelerada mais amplamente aplicado na fabricação. Ele expõe materiais e revestimentos a uma névoa salina continuamente atomizada a uma temperatura controlada da câmara de 35°C, usando uma solução de cloreto de sódio a 5% com pH mantido entre 6,5 e 7,2. Os dois documentos que regem são ASTM B117 e ISO 9227, com GB/T 10125 como padrão chinês equivalente. A neblina é gerada continuamente, fixa-se nas amostras e desaparece. Não há ciclo úmido-seco, oscilação de temperatura e nenhum componente ultravioleta. É uma condição única e implacável.

Essa simplicidade é tanto a força quanto a limitação do método. O NSS não é uma simulação do mar. Nada na natureza mantém um componente a 35°C em névoa salina saturada sem um único intervalo seco, e a correlação entre horas de câmara e anos de serviço real é suficientemente frouxa para que nenhum laboratório sério publique um fator de conversão. O que o NSS faz de forma soberba é discriminar. Duas fivelas zincadas que parecem idênticas, custam alguns centavos uma da outra e vêm de fornecedores diferentes, serão separadas de forma limpa em uma câmara de névoa salina: uma apresenta ferrugem branca às 24 horas, a outra está limpa às 72. Essa comparação é repetível, é defensável e é a base sobre a qual um componente é aprovado ou rejeitado.

As condições que mantemos

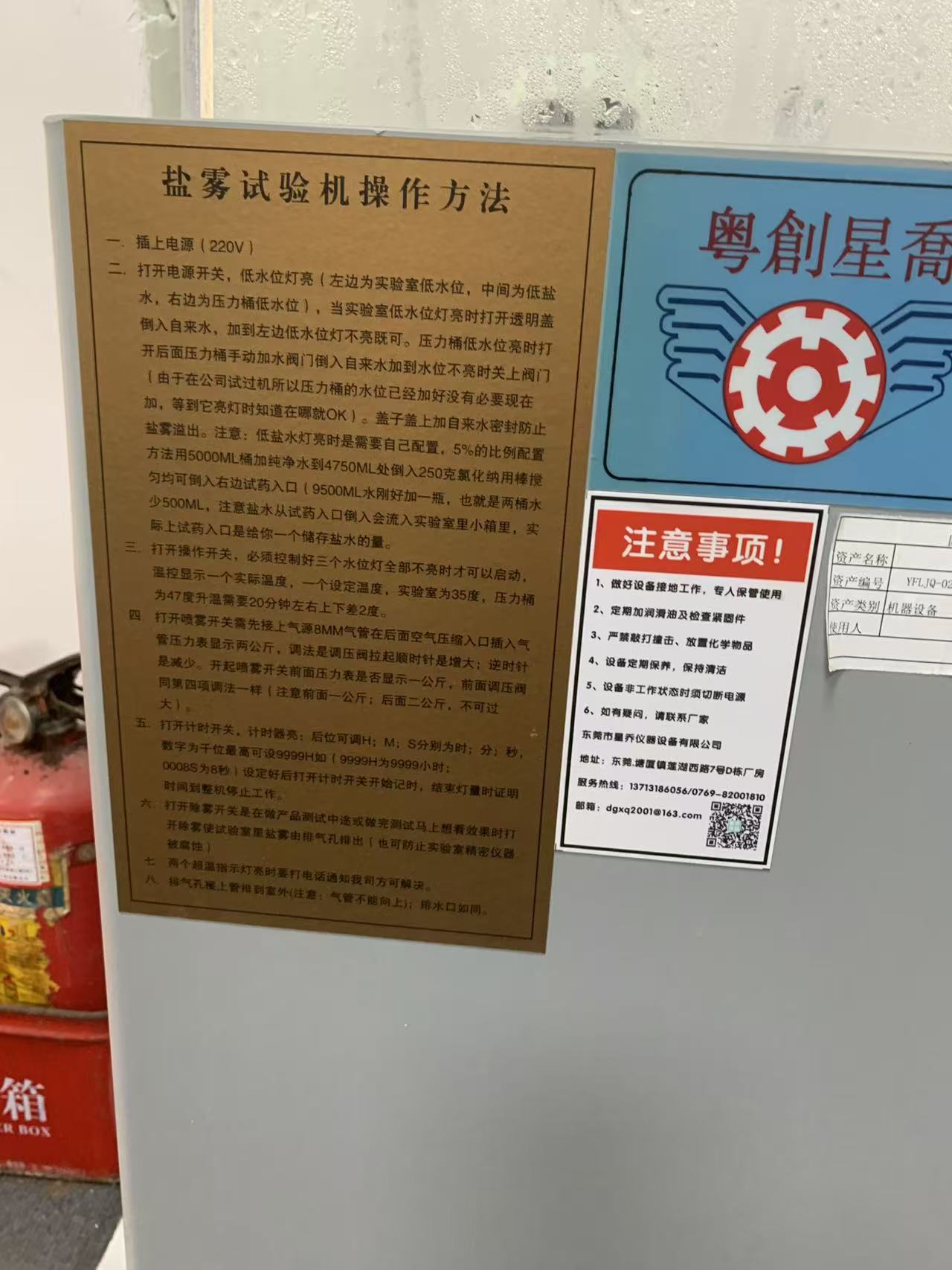

Os parâmetros operacionais estão afixados na própria máquina, em uma placa que contém mais detalhes práticos do que a maioria dos manuais de equipamentos.

A salmoura é misturada pelo operador, não comprada pronta: 250 gramas de cloreto de sódio dissolvidos em água purificada até 4.750 mililitros em um recipiente de 5 litros, agitados até obter uma solução uniforme de 5% e despejados pela entrada de reagente. A câmara funciona a 35°C. O tambor de pressão de ar saturado aquece mais, a 47°C, e leva cerca de vinte minutos para atingir a temperatura; os dois controladores no painel mostram os valores definidos e reais de forma independente, e uma diferença de dois graus entre eles é a tolerância de trabalho. O ar comprimido entra por uma linha de 8 mm na parte traseira, regulada para cerca de 2 kg/cm² no medidor traseiro e cerca de 1 kg/cm² na frente - e a placa alerta explicitamente contra subir mais alto, pois a pressurização excessiva do atomizador destrói a qualidade da neblina sem qualquer sintoma óbvio no painel.

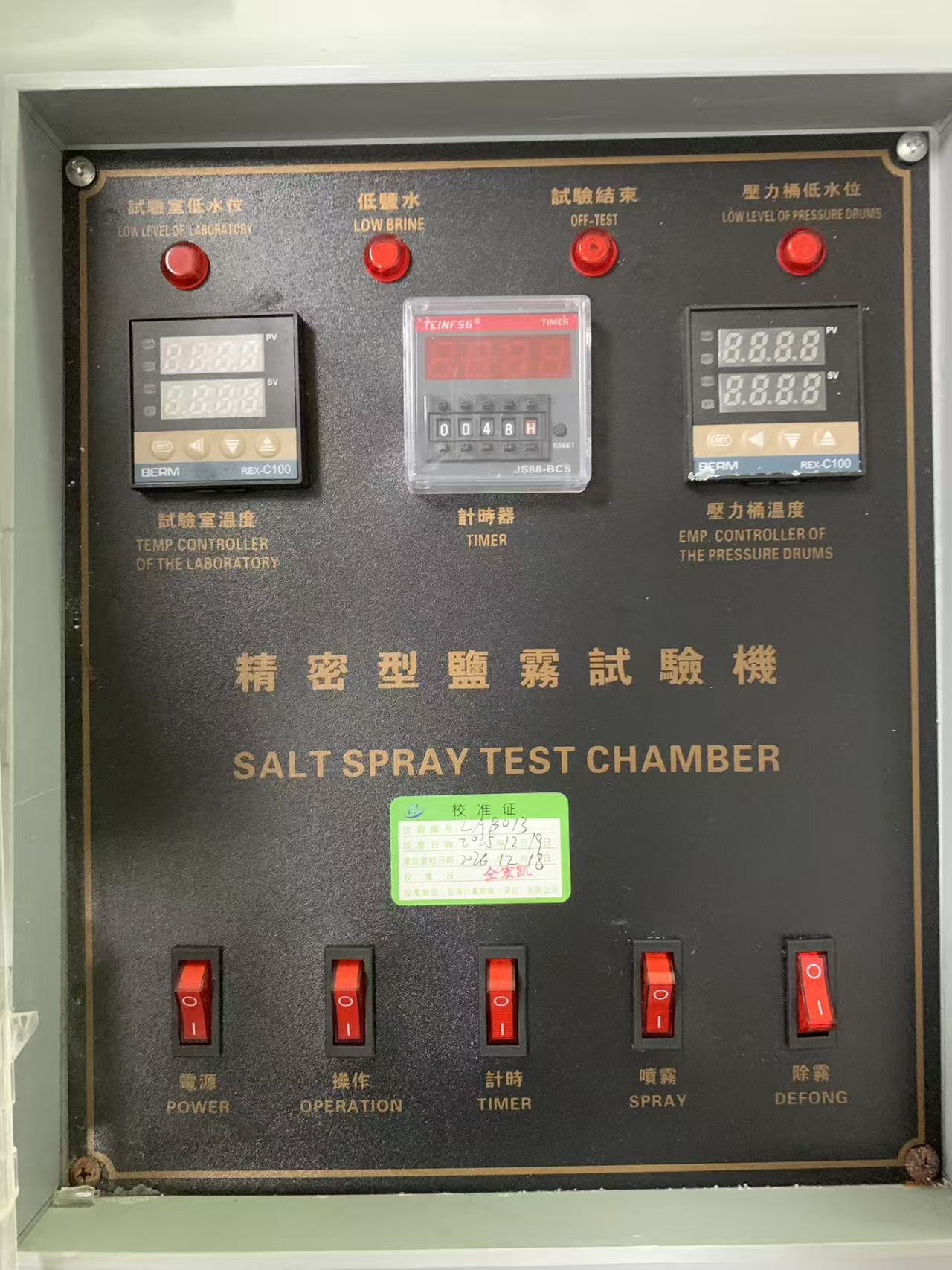

Três lâmpadas de baixo nível protegem a água da câmara, a salmoura e o tambor de pressão, e o procedimento é inequívoco: a máquina não pode ser iniciada até que todos os três estejam apagados. Operar um atomizador a seco ou operar a câmara de umidificação sem água danifica a máquina e invalida silenciosamente qualquer teste que esteja em andamento. O temporizador aceita até 9.999 horas e desliga a máquina no ponto definido, o que torna possível uma operação autônoma de 48 ou 96 horas.

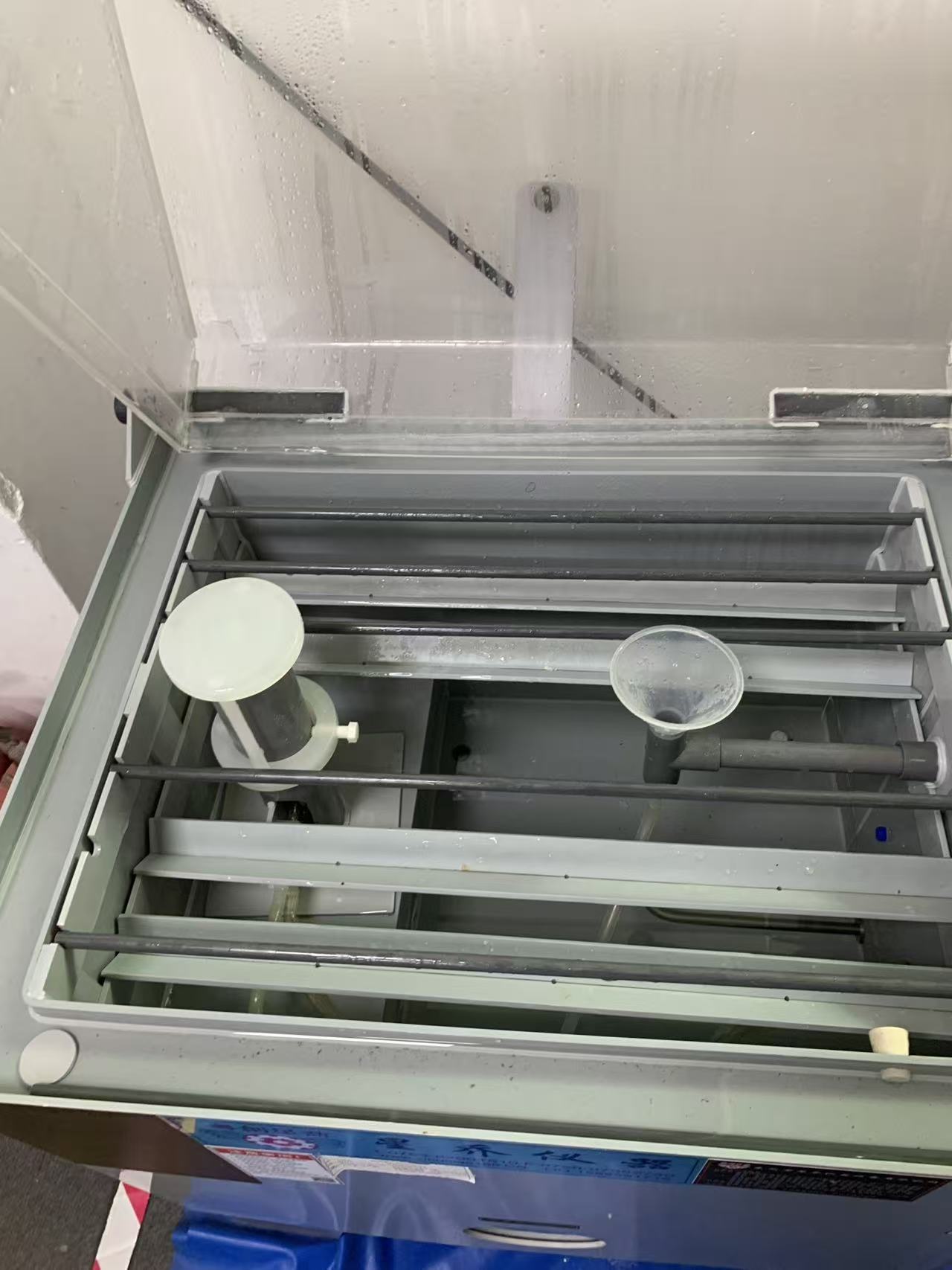

A própria qualidade da neblina é verificada e não presumida. Um funil de coleta e um cilindro graduado ficam dentro da câmara durante as corridas, e o volume sedimentado é medido de acordo com o requisito padrão de aproximadamente 1 a 2 mililitros por 80 centímetros quadrados por hora, em média durante um período de coleta prolongado. Uma câmara que está à temperatura, à pressão e à concentração, mas que apresenta uma taxa de precipitação errada, está a produzir números que não significam nada, e o funil é a única coisa que a capta.

Como os espécimes entram

A colocação não é um detalhe. É a maior parte do teste.

As amostras são montadas voltadas para o nevoeiro e inclinadas cerca de 15 a 30 graus em relação à vertical, para que o condensado escorra em vez de se acumular. Um componente deitado acumula uma poça de salmoura concentrada em cada depressão, o que produz um ataque localizado que nada tem a ver com o desempenho real do revestimento e tudo a ver com a forma como foi aplicado. Suportes e suportes não são metálicos – vidro, plástico ou PVC – porque um suporte de metal em contato com uma amostra revestida forma um par galvânico e corrói a amostra no ponto de contato muito antes de o revestimento falhar por si só.

As amostras não se tocam e são dispostas de forma que o escoamento de uma não possa pingar sobre a outra. O condensado carregado de sal que transporta cobre ou ferro dissolvido de uma parte a montante atacará uma parte a jusante com uma velocidade impressionante, e o relatório resultante é uma ficção. Os componentes pequenos chegam em poucas peças por lote, de modo que uma única peça anômala não decide o resultado; grandes assembléias ocorrem individualmente.

Quando um ciclo termina, a função de desembaciamento é ligada antes de a tampa ser aberta. Isso ventila a câmara através do escapamento, em vez de liberar névoa salina no laboratório, onde encontraria todos os outros instrumentos da sala. Vale a pena ser franco sobre por que isso é importante: uma câmara de névoa salina ventilada descuidadamente irá corroer lentamente o equipamento de precisão ao seu redor, e os danos aparecem meses depois, como desvios na calibração em máquinas que não estão conectadas ao trabalho de névoa salina.

O que testamos e por quanto tempo

Tudo o que é metálico que vai para uma bolsa à prova d'água passa por aqui na inspeção de entrada: fivelas e seus pinos de metal, anéis D e O-rings, tri-glides, mosquetões e mosquetões, rebites e ilhós, fechos magnéticos e mecânicos, controles deslizantes e puxadores de zíper, e os dentes de metal em zíperes não impermeáveis. O hardware é qualificado por fornecedor e por lote, nem uma vez no desenvolvimento e nunca mais.

A duração é definida pelo tratamento de superfície e pelo ambiente pretendido, e as convenções da indústria estão bem estabelecidas. O revestimento de zinco azul-branco comum normalmente é necessário para não apresentar ferrugem branca às 48 horas e nenhuma ferrugem vermelha às 72; o zinco colorido passivado é mantido por 72 horas sem ferrugem branca e 96 horas sem ferrugem vermelha; zinco preto para 96 ​​e 120, respectivamente. Os componentes inoxidáveis ​​de grau marítimo funcionam por muito mais tempo, chegando a centenas de horas, e a avaliação é feita pela classificação de proteção e aparência em uma escala de 0 a 10, onde uma especificação exigente exige uma classificação de 9 ou melhor.

Para produtos externos em geral, funcionamos de 24 a 48 horas como condição de triagem. Para programas destinados à pesca, vela e varejo marítimo – categoria onde estão os compradores mais exigentes – a qualificação é mais longa e os critérios de aceitação são mais rigorosos, porque esses produtos vivem permanentemente no sal, em vez de encontrá-lo ocasionalmente.

A classificação da aparência é apenas metade da avaliação. Para peças roscadas, dobradiças e qualquer componente móvel, o funcionamento também é verificado após o teste: a peça ainda deve engatar, rosquear ou articular sem emperrar ou emperrar. Esta é a cláusula que mais importa para a nossa categoria. Um controle deslizante de zíper que mostra apenas uma leve corrosão, mas desenvolveu rugosidade de superfície suficiente para arrastar as bordas de vedação de polímero de um zíper à prova d'água, falhou, independentemente de sua classificação de aparência, porque em uma bolsa à prova d'água soldada o fecho é a vedação. Uma fivela que trava firmemente após 48 horas é uma reivindicação de garantia que aguarda dezoito meses.

A falha que mais importa em sacos soldados

Existe um modo de corrosão específico para nossa construção que uma visão apenas de hardware da névoa salina ignora completamente.

Em uma bolsa soldada de alta frequência, as ferragens de metal são frequentemente fixadas através da membrana à prova d’água – um rebite através de um painel, um ilhó através de um remendo soldado, um anel em D em uma âncora de cinta colada a uma face de TPU. Quando esse metal corrói, não apenas parece ruim. Os produtos de corrosão são mais volumosos do que o metal que substituem, de modo que um rebite corroído se expande em seu furo e tensiona o material ao seu redor, e os próprios sais de corrosão migram para a interface entre o metal e o polímero. Essa interface é uma interface de vedação. O que começou como uma reclamação cosmética sobre um rebite enferrujado tornou-se um vazamento lento através de uma penetração que era estanque quando a bolsa foi enviada.

Os produtos de corrosão também mancham. O sangramento de óxido de ferro em um painel soldado de cor clara é permanente e, em produtos claros ou brancos, é o motivo de devolução de cosméticos mais comum nas categorias marítimas. Onde a coloração é um risco, as amostras testadas vão direto da câmara para o nossogabinete de cor de fonte de luz padrão, porque uma mancha avaliada sob iluminação da oficina e uma mancha avaliada sob D65 são duas avaliações diferentes.

Os instrumentos que se seguem são igualmente relevantes. Os controles deslizantes corroídos vão para otestador de vida alternativo com zíperpara que a força operacional pós-corrosão possa ser medida em vez de julgada pela sensação. Onde um programa marítimo assim o exigir, o hardware é envelhecido nocâmara de temperatura e umidadeantes da exposição ao sal, que está mais próxima da sequência real que um componente experimenta no convés do que apenas a névoa salina. E quando um componente metálico é colado em vez de fixado mecanicamente, a junta é testada posteriormente notestador de tração e descascamento, porque a penetração do sal na linha de adesão reduz a adesão muito antes de se tornar visível.

O que um comprador deve especificar

Uma especificação de hardware que diz "testado em névoa salina" não vale nada. Quatro itens o tornam executável.

Nomeie a norma e a versão - ASTM B117 ou ISO 9227 e, se for a última, qual variante, uma vez que o ácido acético neutro e a névoa salina acelerada por cobre não são intercambiáveis ​​e produzem resultados que não podem ser comparados entre si. Nomeie a duração em horas. Nomeie o critério de aceitação separadamente para ferrugem branca e ferrugem vermelha e indique se a verificação funcional após o teste é necessária. E cite quais componentes são cobertos, porque “hardware” em uma especificação e “hardware” em uma lista de materiais raramente são a mesma lista; controles deslizantes e pulls em particular são frequentemente considerados incluídos e muitas vezes não estão.

Os compradores que fornecem seu próprio hardware aprovado ainda devem solicitar dados de névoa salina em nível de lote, em vez de um certificado único. A espessura da galvanização e a qualidade da passivação variam entre os lotes de produção na oficina de galvanização, e um componente aprovado há dezoito meses em um certificado não é evidência do lote neste contêiner.

Perguntas frequentes

48 horas de névoa salina equivalem a um determinado número de anos de serviço?

Não, e qualquer fornecedor que ofereça uma conversão está exagerando o que o método pode fazer. A névoa salina é uma ferramenta comparativa e de triagem: ela classifica os revestimentos entre si e em relação a um limite definido sob condições idênticas. A vida no mundo real depende do ciclo úmido-seco, UV, desgaste mecânico, hábitos de enxágue e temperatura, nenhum dos quais está presente na câmara.

As ferragens de aço inoxidável são imunes?

Não. Os graus inoxidáveis ​​austeníticos resistem bem à corrosão geral, mas permanecem vulneráveis ​​à corrosão por pites e frestas em ambientes com cloreto, especialmente quando um componente fica encostado em tecido ou correia e permanece úmido. O grau é muito importante aqui, e é uma das áreas onde uma especificação que simplesmente diz “inoxidável” convida à substituição.

Podem ser testados sacos inteiros acabados ou apenas componentes?

Ambos, sujeitos à capacidade da câmara. O teste de componentes na inspeção de entrada é onde a maioria das decisões é tomada porque é mais rápido e isola a variável. Os testes em nível de montagem são executados quando a preocupação é uma interação – um encaixe de metal contra um tecido revestido específico ou hardware em contato com um metal diferente em outra parte do produto.

As amostras testadas são reutilizadas?

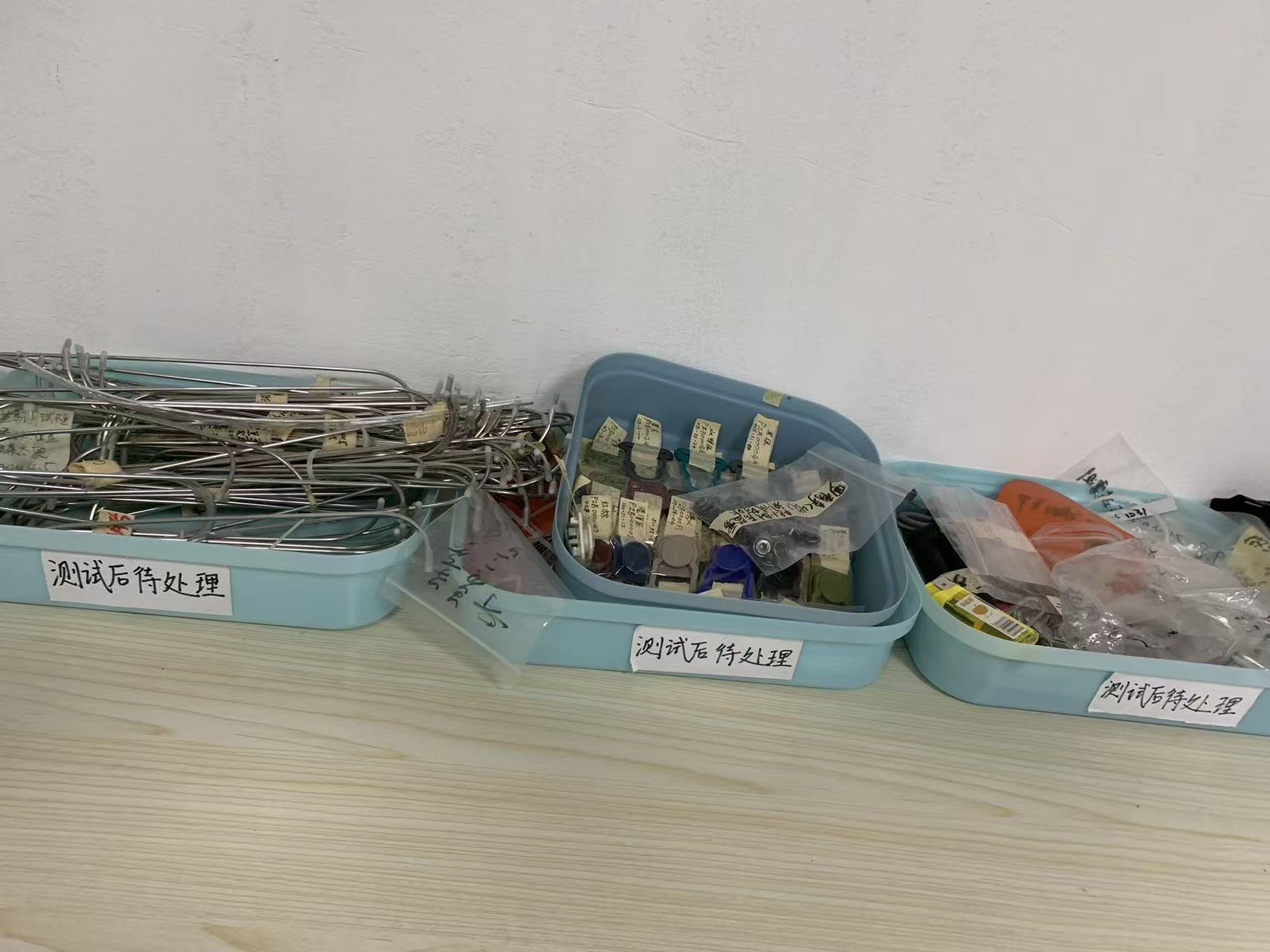

Nunca. A névoa salina é destrutiva, independentemente de uma peça passar ou não, e os componentes expostos são rotulados e mantidos para descarte, em vez de serem devolvidos ao estoque de produção. Esta é uma prática padrão em nossos testes destrutivos e é auditável.

Você pode seguir o protocolo de corrosão do próprio cliente?

Sim. Duração, concentração de salmoura, ângulo, classificação de aceitação e verificações funcionais pós-teste são todos definidos pelo procedimento e não fixados pela máquina. Quando o protocolo de uma marca exige ácido acético ou condições aceleradas por cobre que estão fora do nosso escopo interno, executamos a tela de névoa salina neutra internamente e encaminhamos a variante especificada para um laboratório terceirizado credenciado.

Onde isso fica na série

A névoa salina é o único teste em nosso laboratório que examina uma parte da bolsa na qual a maioria das pessoas nunca pensa até que ela pare de funcionar. Tecido, soldas e costuras chamam a atenção; a fivela, o controle deslizante e o anel em D decidem se o produto ainda pode ser usado no terceiro ano. Especialmente nos programas marítimos e de pesca, são estes os componentes pelos quais os clientes de uma marca a julgarão.
