1. O que é soldagem por RF?

A soldagem RF – também conhecida como soldagem de alta frequência (HF) ou soldagem dielétrica – é um processo de fabricação que une materiais termoplásticos usando energia eletromagnética em vez de calor externo, adesivos ou fixação mecânica. Os dois termos são intercambiáveis ​​na prática industrial; a física subjacente é idêntica.

A característica distintiva da soldagem RF é a origem do calor. Na selagem térmica convencional, a energia térmica é aplicada à superfície do material e conduzida para dentro. Na soldagem RF, o campo eletromagnético penetra no material e gera calor de dentro, em nível molecular. Este aquecimento interno produz uma ligação que é, na maioria dos casos, mais forte que o tecido base em ambos os lados da união.

A tecnologia está em uso industrial desde a década de 1940, inicialmente para aplicações médicas e de embalagens à base de PVC. Sua adoção na fabricação de equipamentos premium para atividades ao ar livre acelerou à medida que o TPU substituiu o PVC em categorias de produtos onde flexibilidade, conformidade ambiental e desempenho a longo prazo são importantes. Hoje, a soldagem RF é o método de construção padrão para qualquer produto à prova d’água que precise ser mantido sob pressão hidrostática sustentada – não apenas resistência a respingos na superfície.

As aplicações típicas de produtos incluem:

• Sacos secos submersíveis e mochilas impermeáveis
• Soft coolers à prova de vazamentos e transportadores isolados
• Estruturas infláveis ​​ao ar livre
• Embalagem impermeável para transporte médico
• Casos de equipamentos militares e táticos

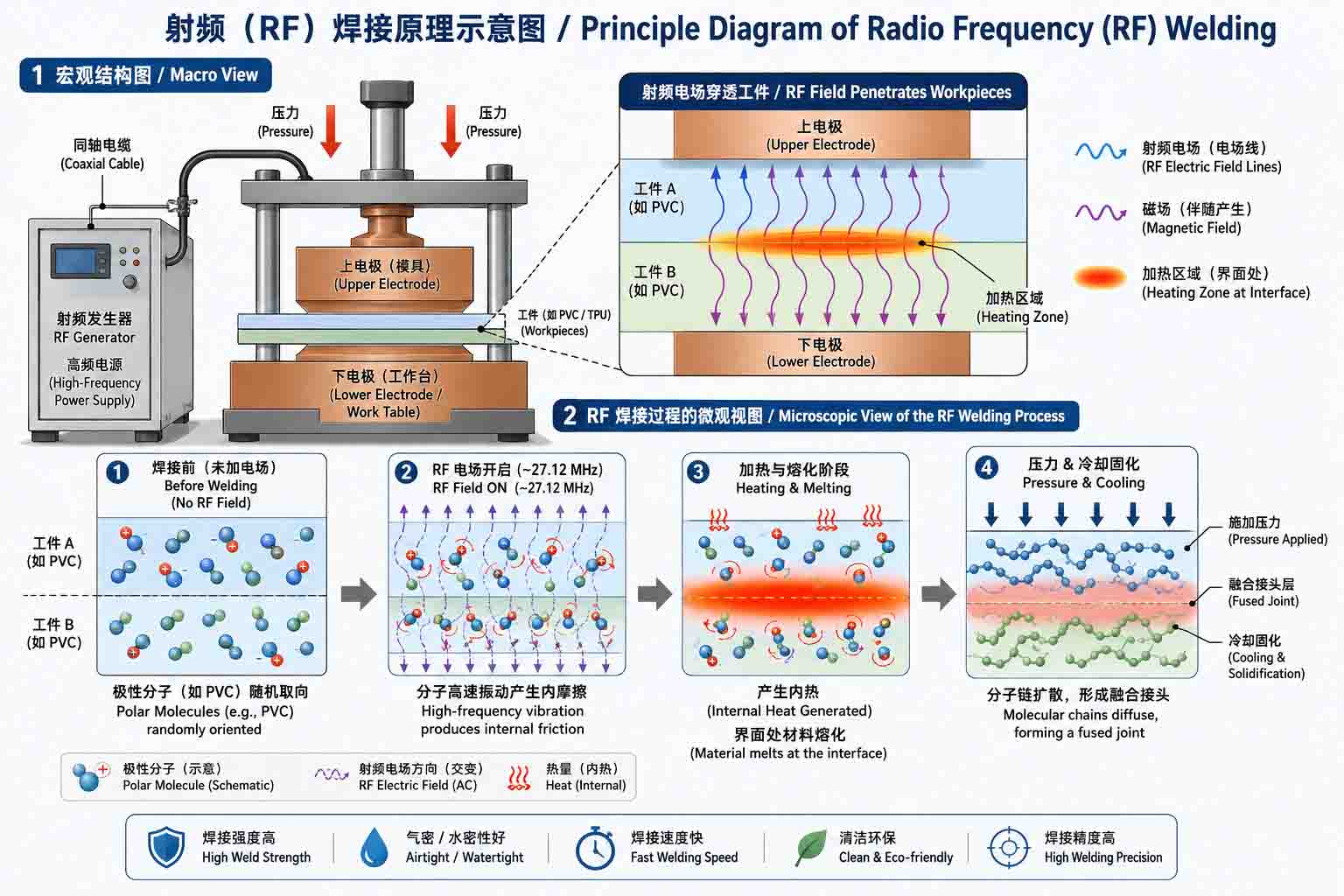

2. Como funciona a soldagem RF

O equipamento de soldagem RF opera passando uma corrente alternada de alta frequência – normalmente entre 27 MHz e 40 MHz, sendo 27,12 MHz a frequência industrial mais comum – entre dois eletrodos metálicos (chamados matrizes ou placas). O material a ser soldado é colocado entre essas matrizes.

Quando materiais termoplásticos com estruturas moleculares polares são expostos a um campo eletromagnético que alterna rapidamente, suas moléculas tentam se realinhar a cada oscilação do campo. Em 27,12 MHz, isso significa cerca de 27 milhões de tentativas de realinhamento por segundo. A fricção gerada por este movimento molecular produz calor – não na superfície, mas uniformemente em toda a espessura do material na zona de solda.

Simultaneamente, a prensa aplica pressão pneumática controlada às matrizes, comprimindo as camadas de material. À medida que a temperatura interna atinge o ponto de fusão do material, as camadas na interface derretem e se misturam no nível molecular. Quando a energia RF é removida e o material esfria sob pressão sustentada, as duas camadas se tornam um material contínuo – não colado, não costurado, mas fundido.

Esta geração de calor interno tem várias vantagens práticas sobre os métodos de calor aplicado na superfície:

• A ligação se forma uniformemente em toda a zona de solda, em vez de progredir da superfície para dentro
• As superfícies externas são menos propensas a queimar ou deformar, uma vez que os próprios eletrodos não precisam atingir a temperatura de fusão
• Geometrias complexas de matrizes podem produzir padrões de solda precisos e repetíveis, incluindo curvas, cantos e junções multicamadas
• Os tempos de ciclo são curtos – normalmente de 3 a 15 segundos por solda, dependendo da espessura do material e da área da matriz

3. Por que o TPU é particularmente adequado para soldagem por RF

Nem todos os termoplásticos respondem igualmente à soldagem por RF. O processo depende de o material ter uma estrutura molecular polar – onde a carga elétrica é distribuída de forma desigual pela molécula. As moléculas polares respondem a campos eletromagnéticos alternados tentando se orientar; essa tentativa de orientação é o que gera calor.

O TPU (Poliuretano Termoplástico) possui uma estrutura naturalmente polar devido às ligações de uretano em sua estrutura molecular. Isso o torna altamente responsivo à energia de RF e relativamente fácil de soldar de forma consistente em uma variedade de espessuras e configurações de laminado.

Além da compatibilidade com RF, o TPU traz diversas propriedades de material que o tornam o substrato preferido para equipamentos externos impermeáveis ​​premium:

Outros materiais soldáveis ​​por RF incluem tecidos revestidos de PVC, EVA e certos filmes de PU. O PVC é a opção legada – ele solda com facilidade e baixo custo, mas apresenta riscos regulatórios relacionados ao plastificante e torna-se quebradiço em baixas temperaturas. Para produtos destinados a durar ou para marcas com requisitos de conformidade ambiental, o TPU é a escolha prática.

4. Soldagem RF versus costura tradicional: o que a diferença realmente significa no uso

A comparação entre costuras soldadas por RF e costuras costuradas é direta do ponto de vista da engenharia, mas vale a pena ser preciso sobre onde e como a construção costurada falha – porque o modo de falha geralmente é lento e não óbvio até que não seja.

O modo de falha da fita de costura merece atenção especial. A fita tem um desempenho adequado quando nova e sob condições moderadas. O problema é que bolsas e refrigeradores impermeáveis ​​não vivem em condições moderadas – eles ficam cheios de equipamentos pesados ​​e molhados, são flexionados repetidamente durante o transporte, deixados em veículos quentes e ocasionalmente sentados. Sob essas cargas do mundo real, as linhas de colagem da fita começam a se levantar nas bordas e nos cantos. A delaminação é invisível do lado de fora até que a água já esteja entrando.

A soldagem RF elimina totalmente esse caminho de degradação. Não há bordas de fita para levantar, nenhum furo de agulha para abrir sob pressão e nenhuma linha para desgastar nos pontos de tensão da costura. A zona de solda se mantém ou não - e em uma solda executada corretamente em um material compatível, ela se mantém bem além do ponto onde o tecido circundante falharia primeiro.

5. O processo de fabricação de soldagem RF, passo a passo

Passo 1 — Preparação do Material

Os painéis laminados TPU são cortados em dimensões precisas usando corte CNC ou sistemas de corte e vinco personalizados. A precisão do painel neste estágio afeta diretamente o alinhamento da solda a jusante; mesmo alguns milímetros de desvio dimensional produzirão uma zona de solda desalinhada. As superfícies dos materiais devem estar livres de contaminação – óleos de manuseio, poeira de corte ou umidade de armazenamento podem interferir na transferência de energia de RF e produzir fusão incompleta.

Passo 2 — Seleção da Matriz e Configuração da Máquina

A matriz de soldagem é o eletrodo moldado que determina a geometria da solda. Diferentes configurações de produtos exigem diferentes perfis de matriz – uma matriz de costura plana para junções de painéis, uma matriz moldada para fechamentos curvos ou remendos de reforço, uma matriz de múltiplas cavidades para soldas repetitivas de alto volume. A seleção da matriz corresponde à geometria de solda específica exigida pelo produto. Os parâmetros da máquina – frequência, potência, pressão da prensa e tempo de ciclo – são calibrados para a formulação específica do TPU e a espessura do material que está sendo soldado. Esses parâmetros são documentados no POP do produto e repetidos de forma consistente em todas as execuções de produção.

Passo 3 — Posicionamento do Material

Os painéis são alinhados dentro da matriz de acordo com o layout da solda. O posicionamento consistente é fundamental para a uniformidade da largura da solda; a maioria das configurações profissionais de soldagem por RF usa guias de fixação ou marcas de registro para eliminar a variabilidade de posicionamento do operador.

Passo 4 — Ativação de energia RF e ligação por pressão

A prensa fecha, aplicando pressão pneumática à pilha de material. A energia RF é ativada durante a duração do ciclo calibrado. O aquecimento molecular interno leva o material na interface da solda à temperatura de fusão, enquanto as superfícies externas permanecem abaixo do seu ponto de deformação. A pressão é mantida durante esta fase.

Passo 5 — Resfriamento sob Pressão

A energia RF é desligada, mas a pressão da prensa é mantida durante a fase de resfriamento. Este é um passo que é frequentemente atalho em ambientes de fabricação de qualidade inferior, e é importante: se a pressão for liberada antes da zona de solda ter solidificado, o material fundido pode deformar-se, produzindo uma ligação mais fraca com inconsistências dimensionais. O tempo de resfriamento adequado é determinado durante a fase de desenvolvimento dos parâmetros e tratado como uma parte não negociável do ciclo.

Passo 6 — Corte e Inspeção

O material flash no perímetro da solda é aparado. Cada solda é inspecionada visualmente quanto a marcas de queimadura, zonas de fusão incompletas ou desvio dimensional antes que a peça passe para o próximo estágio de montagem.

6. Engenharia de costura: as variáveis ​​que determinam se uma solda se mantém

A soldagem RF não é um processo onde configurações consistentes da máquina produzem resultados consistentes, independentemente de outros fatores. O desempenho da costura é determinado pela interação de diversas variáveis, cada uma das quais precisa ser compreendida e controlada.

Largura da solda

Zonas de solda mais largas distribuem a tensão por uma área maior e geralmente produzem maior resistência ao rompimento da costura. Para produtos que sofrerão pressão hidrostática sustentada ou carga dinâmica – sacos secos submersíveis, costuras de base mais frias, juntas de bexiga de inflação – a largura mínima de solda é um item de especificação, não uma reflexão tardia da produção. Soldas estreitas em cantos e transições de raio são pontos comuns de início de falha e devem receber atenção explícita durante o projeto da matriz.

Consistência de potência de RF

A saída de energia instável durante o ciclo de soldagem produz aquecimento interno não uniforme. Os indicadores visuais são marcas de queimadura em zonas de alta potência e áreas pálidas e com pouca fusão em outras partes. Nenhum dos dois é aceitável em produtos com classificação de pressão. O equipamento profissional de soldagem RF mantém um fornecimento de energia consistente durante todo o ciclo; a verificação periódica da calibração faz parte da manutenção responsável do equipamento.

Espessura do material e correspondência de formulação

Os parâmetros de soldagem RF são específicos da espessura do material e da formulação do TPU. Um conjunto de parâmetros otimizado para filme TPU de 0,8 mm produzirá fusão insuficiente se aplicado a tecido laminado de 1,5 mm e poderá queimar materiais mais finos se usado ao contrário. Quando as especificações do material mudam entre as execuções do produto (diferentes pesos de tecido, diferentes pesos de revestimento de TPU), os parâmetros precisam ser revalidados e não devem ser transferidos.

Causas comuns de falhas

• Energia de RF ou tempo de ciclo insuficiente:Produz uma ligação que parece completa na superfície, mas falha em baixa pressão porque a interface nunca atingiu a temperatura de fusão total
• Contaminação de superfície:Óleos, umidade ou partículas na interface da solda criam vazios localizados onde a fusão não ocorreu
• Pressão de prensa incorreta:Muito baixo permite que a interface derretida se separe antes do resfriamento; muito alto pode comprimir o material para fora da zona de solda, reduzindo a largura efetiva da ligação
• Liberação prematura de pressão durante o resfriamento:Produz distorção dimensional e redução da resistência de união nas bordas da zona de solda
• Morrer desgaste:Superfícies da matriz desgastadas ou danificadas produzem distribuição de pressão inconsistente, levando a uma qualidade de solda variável em toda a face da matriz

7. Soldagem RF na fabricação de refrigeradores suaves

Os soft coolers apresentam uma aplicação particularmente exigente para a engenharia de costuras porque combinam requisitos hidrostáticos (o revestimento deve reter água sem vazar) com requisitos térmicos (o sistema de isolamento não deve ser comprometido pela infiltração de umidade) e requisitos de higiene (as superfícies internas devem ser laváveis ​​e resistentes a mofo).

Em um refrigerador macio costurado, a costura entre o forro interno e a camada de espuma de isolamento é um caminho para a umidade. A água gelada derretida passa pelos orifícios das agulhas e se acumula entre o revestimento e a espuma, onde não consegue drenar ou secar. Ao longo de semanas de uso regular, isso produz o odor persistente e o crescimento de mofo que os responsáveis ​​por compras identificam consistentemente como a principal reclamação sobre a qualidade dos produtos dos fornecedores legados.

A soldagem RF elimina esse caminho estruturalmente. O revestimento interno de um refrigerador macio soldado por RF é uma única bacia à prova d'água - sem lacunas nas costuras, sem furos de agulha, sem bordas de fita. A água gelada derretida permanece no revestimento e pode ser despejada ou limpa. A camada de isolamento permanece seca durante toda a vida útil do produto.

Benefícios adicionais de desempenho da construção do resfriador macio soldado por RF:

• A câmara interior hermética reduz a troca de calor convectiva, melhorando diretamente a duração da retenção de gelo
• Superfícies internas de TPU lisas e não porosas atendem aos padrões de contato de qualidade alimentar e resistem ao crescimento microbiano
• Os remendos de reforço soldados HF permitem a fixação do anel em D e da alça sem perfurar a membrana primária à prova d'água
• Sistemas de fechamento com zíper estanque podem ser integrados para complementar o corpo soldado, mantendo o desempenho hermético no ponto de acesso

8. Testes de laboratório e controle de qualidade para produtos soldados por RF

A construção soldada por RF é tão confiável quanto o processo de CQ que a valida. A inspeção visual é necessária, mas não suficiente – uma costura pode parecer totalmente fundida na superfície, ao mesmo tempo que contém vazios internos que irão falhar sob pressão. O controle de qualidade de nível profissional para produtos soldados por RF à prova d'água envolve vários protocolos de teste distintos.

Teste de pressão de ar (hidrostático)

O teste mais direto de integridade da costura para produtos com classificação de pressão. A bolsa ou refrigerador completo é inflado até uma pressão interna especificada – 1,0 Bar é o padrão para aplicações marítimas e submersíveis extremas – e mantido nessa pressão por um período definido. A bolsa é submersa ou observada com água e sabão para detectar emissões de microbolhas em qualquer costura ou ponto de fechamento. Nenhuma emissão é a condição de aprovação. Este teste confirma simultaneamente o desempenho hidrostático e a resistência à explosão.

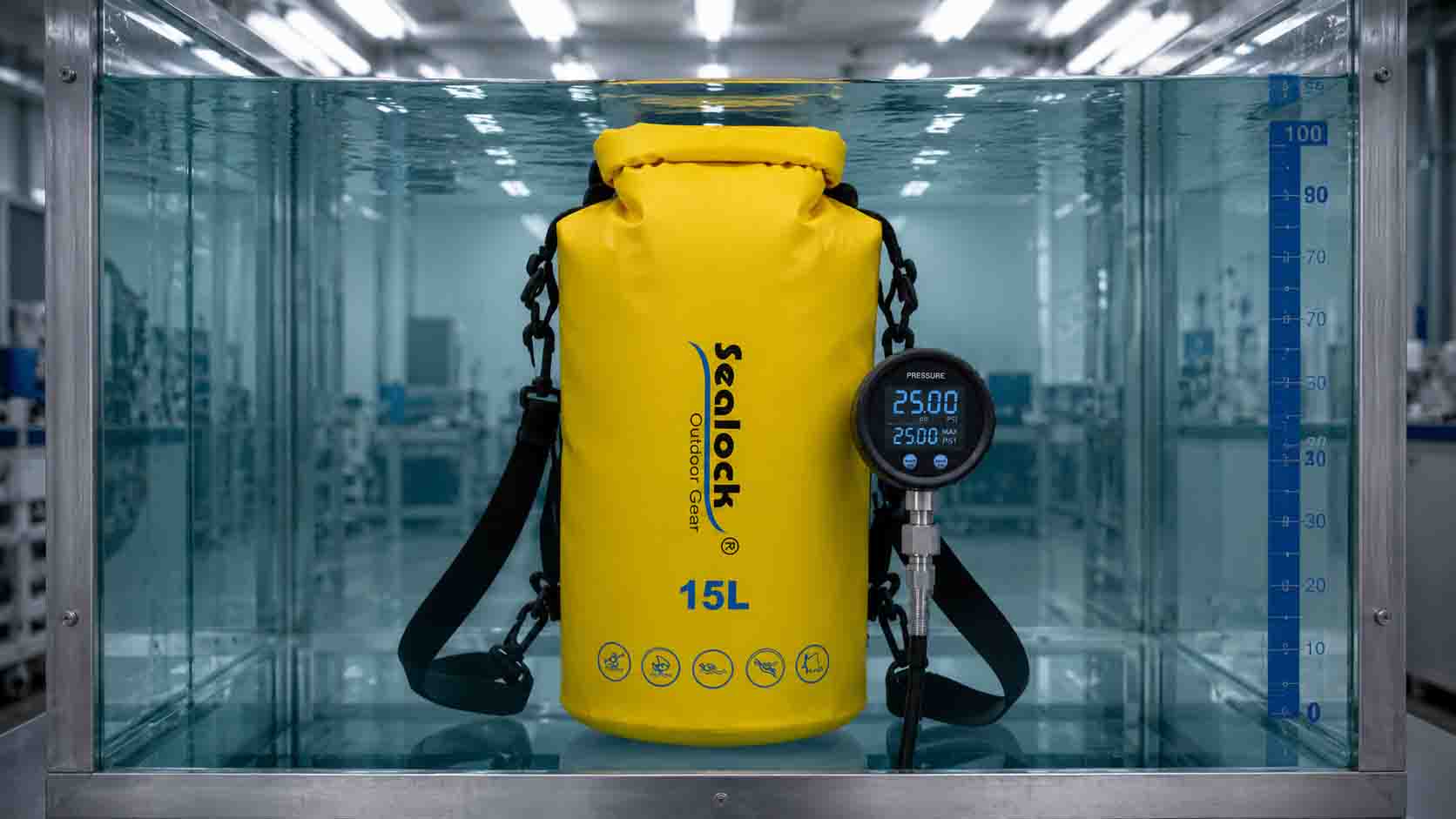

Teste de imersão em água

O produto é submerso a uma profundidade especificada por um período definido e depois inspecionado internamente quanto à entrada de umidade. Este teste identifica pontos de microvazamento que podem não produzir bolhas detectáveis ​​sob testes de pressão de ar estática, mas permitirão a infiltração de água em condições reais de submersão.

Teste de ruptura de costura

Um teste destrutivo que mede a pressão na qual uma zona de solda falha. A pressão de ruptura é comparada com o mínimo da especificação do produto; os resultados abaixo da especificação indicam um problema de parâmetro do processo que precisa ser diagnosticado e corrigido antes que a produção continue. O teste de ruptura normalmente é aplicado a conjuntos de amostras de cada execução de produção, em vez de unidades individuais.

Teste Flexível a Frio

As zonas de solda que funcionam bem à temperatura ambiente podem se tornar pontos de falha frágeis em baixas temperaturas, especialmente se a formulação do material ou os parâmetros de resfriamento não forem otimizados para uso em climas frios. O teste de flexão a frio submete amostras de solda a flexões repetidas em temperaturas de até -20°C ou -30°C, verificando se a costura mantém a integridade sob as condições térmicas e mecânicas de uso em campo em clima frio.

Teste de intemperismo acelerado

Radiação UV, alta umidade e ciclos de exposição salina são usados ​​para simular o uso marinho plurianual em tempo reduzido de laboratório. Este teste é aplicado a amostras de zonas de solda em vez de produtos completos e avalia a adesão do revestimento TPU, a durabilidade da ligação da solda e a estabilidade dimensional sob estresse ambiental de longo prazo.

9. Aplicações comuns de produtos soldados por RF

Equipamento ao ar livre à prova d'água

• Sacos secos submersíveis (roll-top e fecho com zíper)
• Mochilas e mochilas impermeáveis
• Pochetes para caiaque e rafting
• Bolsas traseiras para motocicletas e alforjes impermeáveis

Soft Coolers e transportadores isolados

• Mochilas térmicas macias à prova de vazamentos
• Sacos refrigeradores para peixes marinhos
• Resfriadores para transporte de amostras médicas e vacinas
• Sacos comerciais de entrega de cadeia de frio

Produtos Industriais e Táticos

• Abrigos e estruturas infláveis ​​ao ar livre
• Capas e estojos impermeáveis ​​para equipamentos
• Sacos secos táticos de especificação militar
• Embalagem e contenção médica à prova d'água
