Seis lâmpadas e uma resposta: o gabinete padrão de avaliação de cores de fontes de luz

De todas as disputas que surgem entre uma fábrica e uma marca, a cor é a que mais produz, e as produz por um motivo que nada tem a ver com o descuido de alguém. Duas pessoas podem olhar para os mesmos dois painéis pretos, de boa fé, sob luz diferente, e chegar a conclusões opostas. Um deles está sob luminárias embutidas de escritório. O outro está segurando a amostra perto de uma janela em uma manhã nublada. Ambos têm certeza. Ambos estão descrevendo algo real. Os painéis realmente combinam sob um iluminante e genuinamente não combinam sob outro, e esse fenômeno – o metamerismo – não é uma opinião, um humor ou um problema de monitor. É uma propriedade mensurável dos dois materiais.

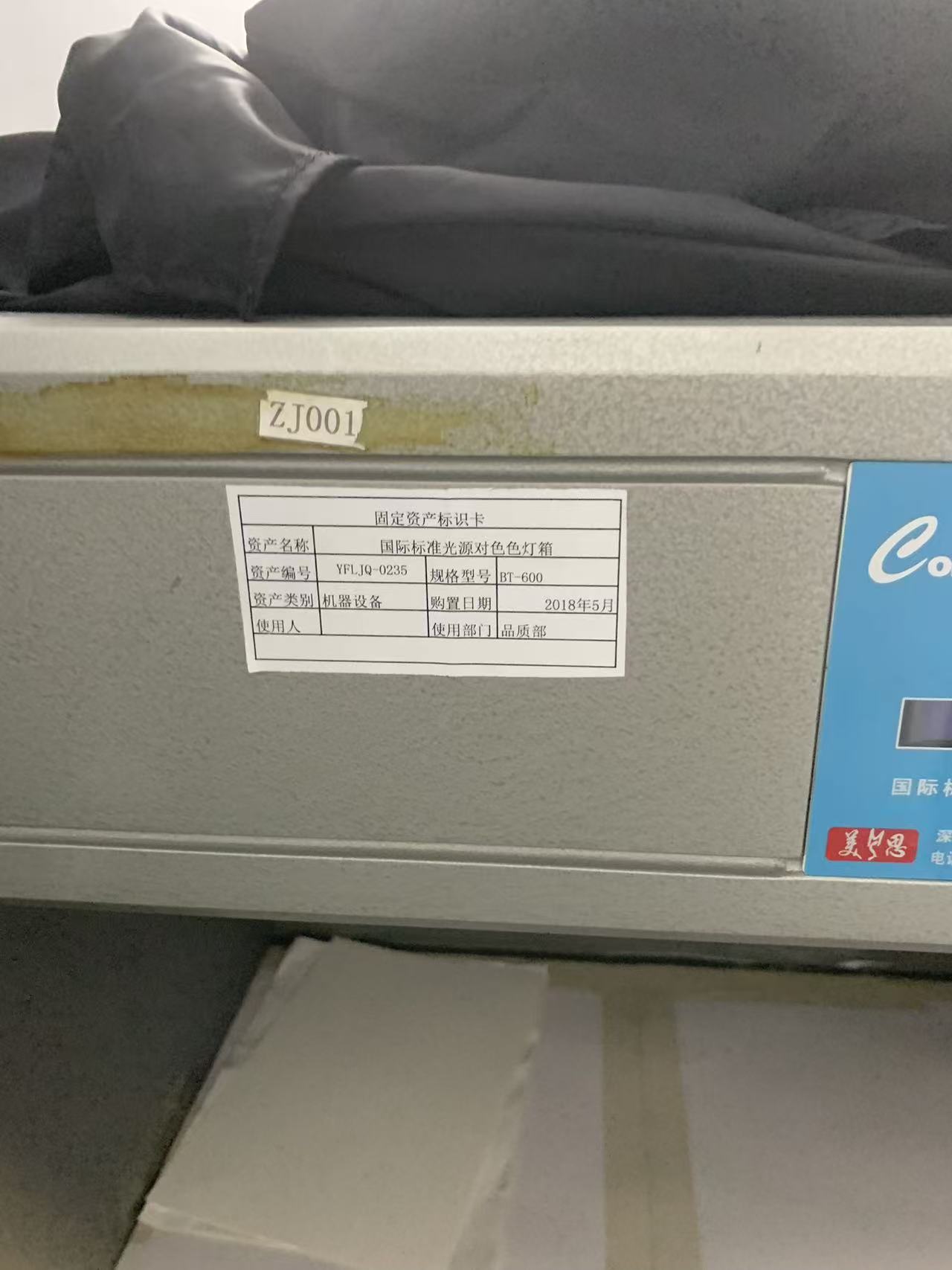

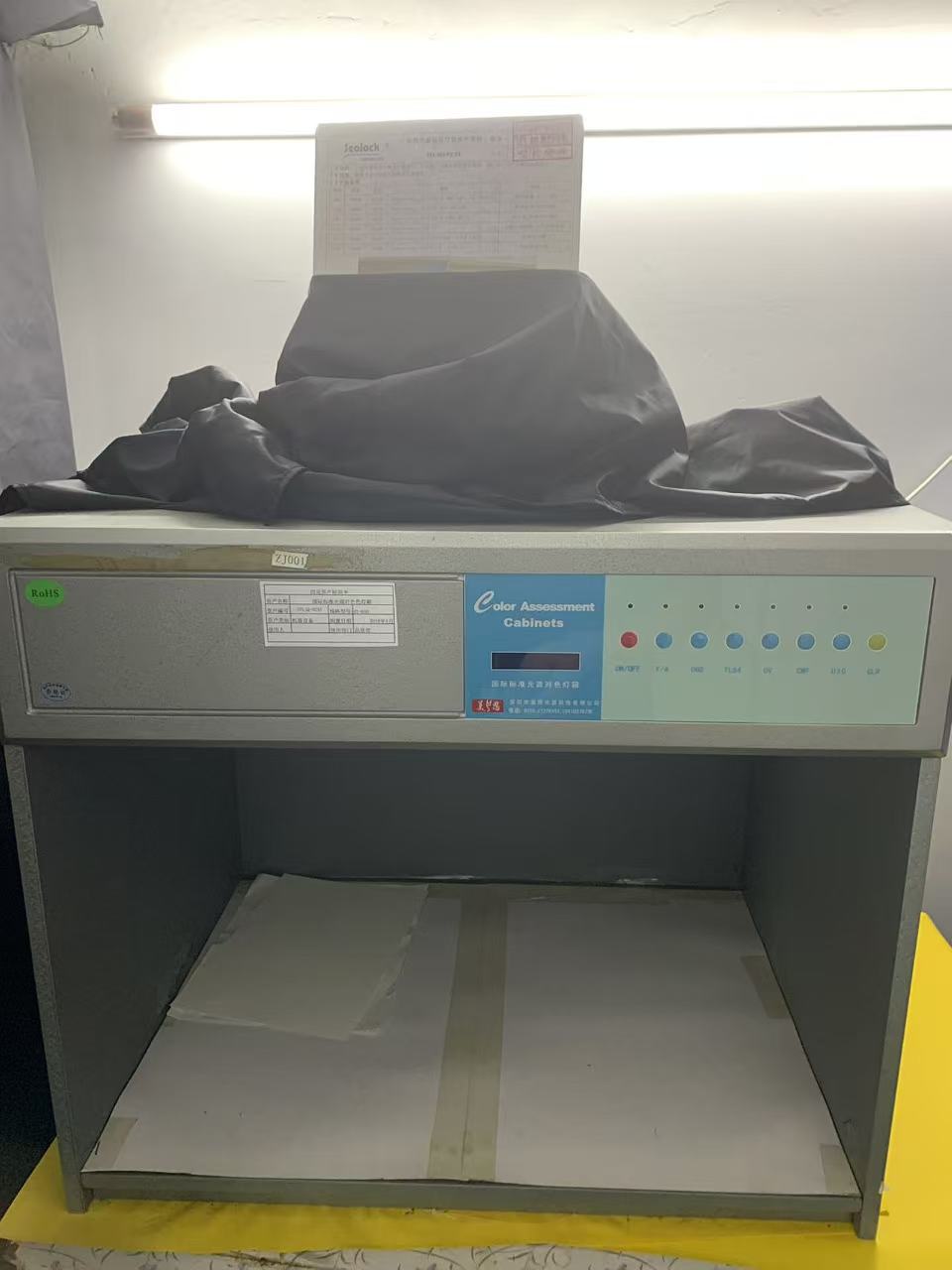

O instrumento que resolve esta discussão antes de começar é a máquina menos dramática do nosso laboratório: uma caixa de aço cinza com interior neutro e seis lâmpadas no teto. Ativo YFLJQ-0235, modelo BT-600, máquina número ZJ001, em serviço em nosso departamento de qualidade desde maio de 2018, operado sob procedimento controlado YFL-WI-PZ-01, revisão A/0, datado de 28 de dezembro de 2023. Não possui partes móveis, nem contador e nem ciclo de testes. Simplesmente garante que quando duas pessoas discordam sobre a cor, pelo menos estão discordando sob a mesma luz.

Por que a cor precisa de uma máquina

Uma cor não é uma propriedade de um objeto. É o produto de três coisas multiplicadas: a distribuição de potência espectral da luz que incide sobre o objeto, a refletância espectral do próprio objeto e a resposta do olho do observador. Mude qualquer um e a cor percebida muda. Dois materiais cujas curvas de refletância tenham o mesmo formato geral acompanharão um ao outro sob cada fonte de luz. Dois materiais cujas curvas se cruzam - correspondendo na energia refletida total sob um iluminante, mas divergindo no detalhe espectral - coincidirão sob esse iluminante e se separarão visivelmente sob outro.

Este não é um caso raro na fabricação de equipamentos à prova d'água. Está próximo da condição padrão, porque um único saco soldado é uma coleção de materiais que foram coloridos por processos completamente diferentes em fábricas completamente diferentes. O painel do corpo é um filme ou revestimento de TPU ou PVC com pigmento disperso no polímero. A teia é de poliéster tingido em solução ou em peça. A fita do zíper é de tecido tingido e os dentes do zíper são de resina moldada ou metal revestido. As fivelas são moldadas por injeção com masterbatch. O forro é um tecido diferente com uma classe de tintura diferente. Seis fornecedores, seis corantes químicos, um “preto” que o comprador espera que seja preto.

Filmes pigmentados e tecidos tingidos quase nunca compartilham uma curva de refletância. Eles podem combinar visualmente sob a luz do dia e ainda mostrar a tela verde ou marrom contra o painel da carroceria sob a iluminação fluorescente de uma loja. Se ninguém verificar, a primeira pessoa a descobrir isso é o comerciante do comprador, em um showroom, segurando uma amostra de produção contra uma amostra aprovada, três semanas antes do lançamento.

As seis fontes de luz e para que serve cada uma

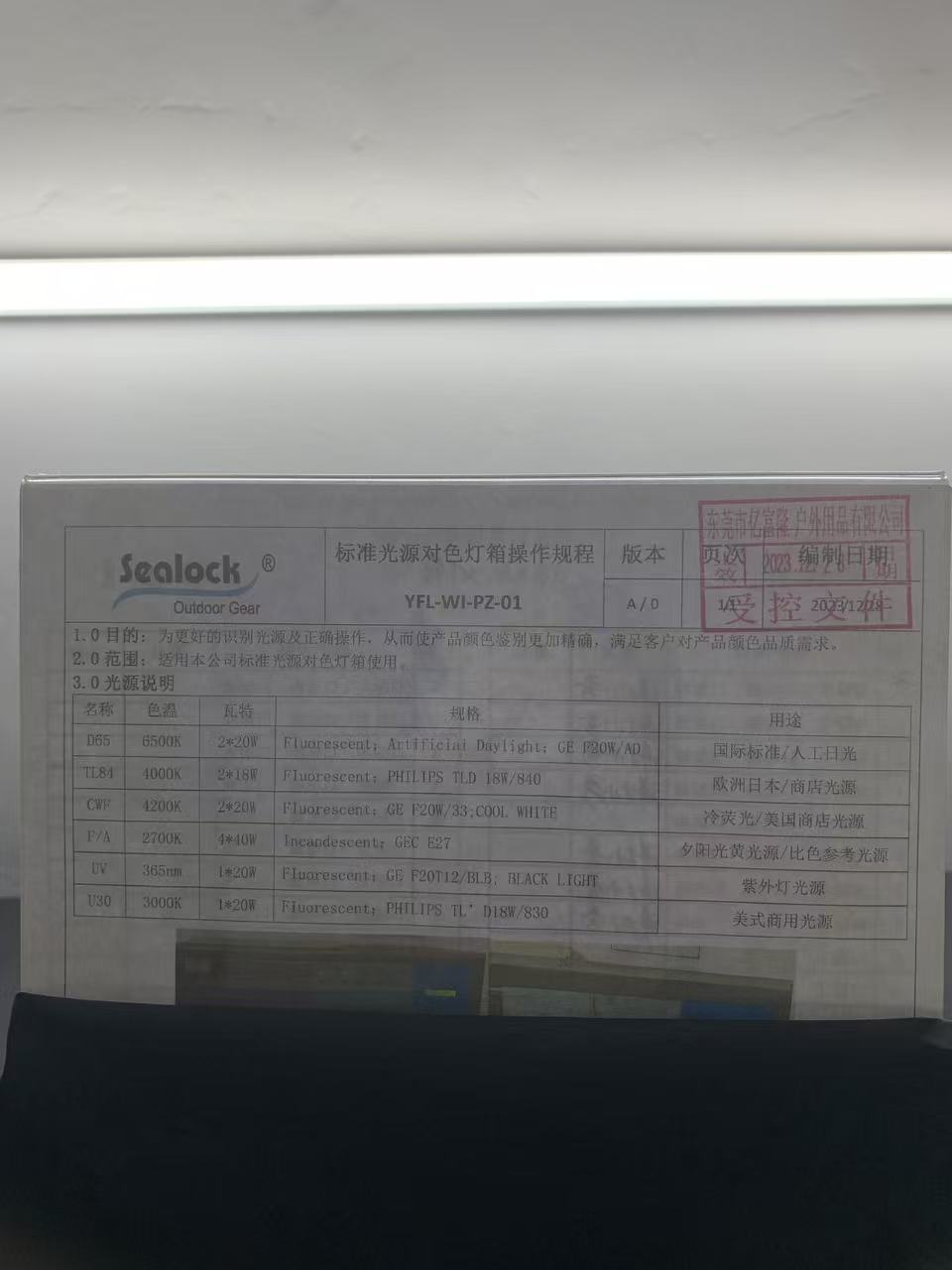

Nosso POP lista o complemento da lâmpada e, principalmente, o que cada lâmpada representa. Esta tabela é a parte do procedimento que os operadores realmente usam diariamente.

D65 — 6500K, luz natural artificial.O iluminante de referência internacional, representando a luz diurna média do céu norte. Toda aprovação de cores em nosso sistema começa aqui e, a menos que o cliente especifique o contrário, esta é a luz sob a qual uma cor é aceita ou rejeitada. É a coisa mais próxima que a indústria tem de um árbitro neutro.

TL84 — 4000K, trifósforo fluorescente.A iluminação das lojas do varejo europeu e japonês. Se uma marca vende no varejo físico europeu ou japonês, o TL84 não é opcional: é a luz sob a qual o produto será julgado no ponto de compra, que é onde realmente nascem as reclamações sobre cores.

CWF — 4200K, fluorescente branca fria.O equivalente no varejo americano. Um emparelhamento que corresponde ao D65 e falha ao CWF é um emparelhamento que parecerá errado na prateleira de uma grande loja dos EUA, por melhor que pareça na sala de amostras.

F/A — 2700K, incandescente.Luz quente de tungstênio, substituindo a iluminação doméstica e de hospitalidade e o sol do final da tarde. É o teste mais difícil para qualquer coisa na família do vermelho ao marrom e para os quase neutros, que mudam dramaticamente sob ele.

U30 – 3000K.Iluminação comercial americana quente, comum no varejo especializado e cada vez mais em lojas externas e de estilo de vida que privilegiam um ambiente mais acolhedor do que um supermercado.

UV – 365 nm, luz negra.Não é um iluminante de visualização de cores. Esta lâmpada existe para revelar agentes abrilhantadores ópticos e é uma das ferramentas de diagnóstico mais úteis no gabinete. Brancos e cores claras são frequentemente iluminados com agentes branqueadores fluorescentes que convertem UV em azul visível, o que faz o tecido parecer mais branco que o branco. Os branqueadores ópticos degradam-se com a exposição solar e com a lavagem. Um painel branco que brilha intensamente sob UV é um painel branco que ficará visivelmente amarelo em serviço enquanto um painel não iluminado próximo a ele permanece no lugar. A lâmpada UV também expõe o caso em que dois brancos combinam perfeitamente em ambientes internos porque contêm diferentes cargas de abrilhantador que se equilibram sob uma luz - e divergem em ambientes externos sob luz solar real rica em UV.

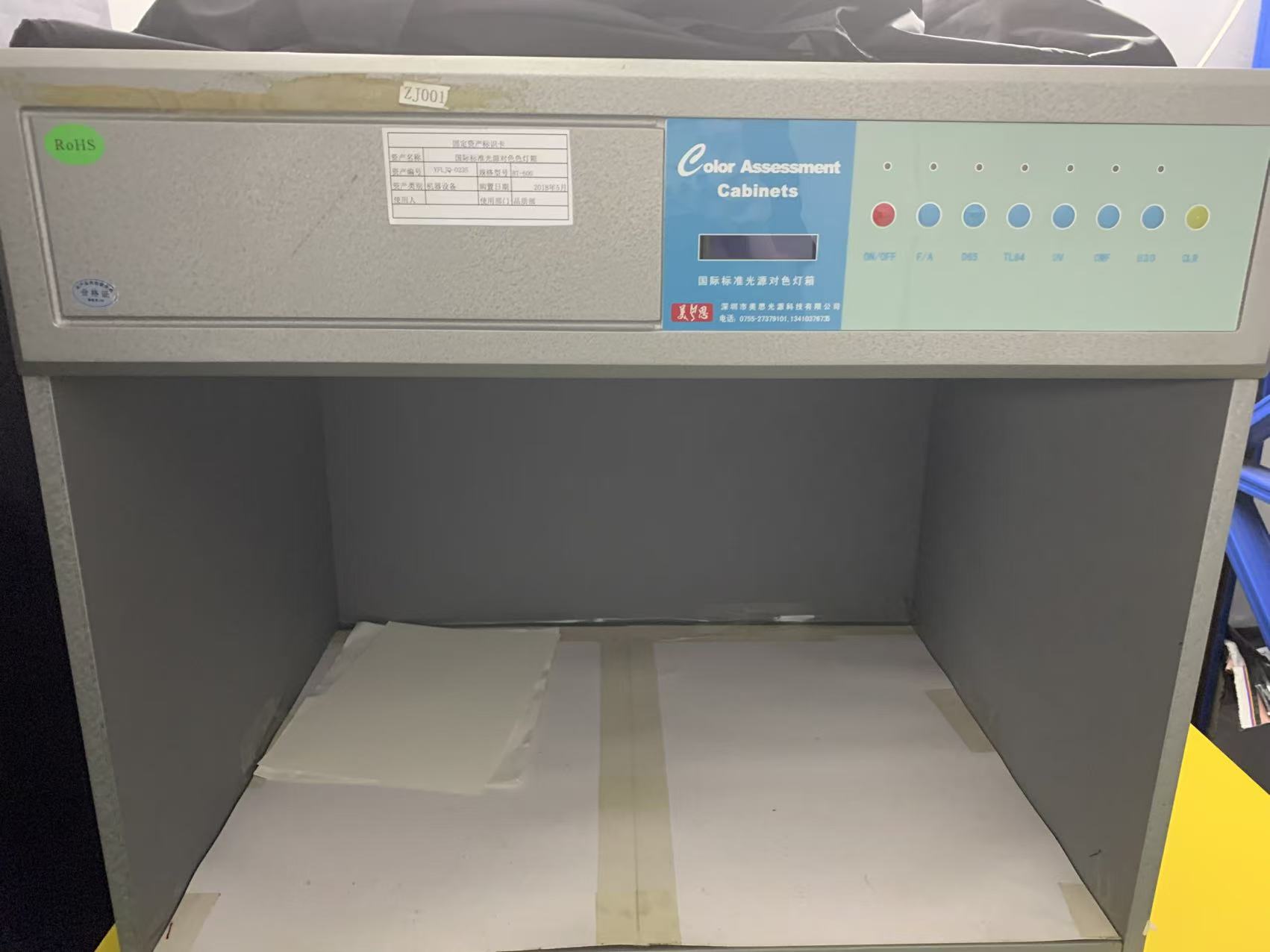

O painel alterna individualmente e um display de tempo decorrido monitora as horas da lâmpada. Essa exibição é mais importante do que parece. As lâmpadas fluorescentes oscilam na saída espectral muito antes de falharem, e um tubo D65 envelhecido silenciosamente deixa de ser D65. A prática da indústria é substituir as lâmpadas em horas acumuladas e não em caso de falha – geralmente em torno da marca de duas mil horas – razão pela qual o horímetro é parte do instrumento e não um acessório.

Como usamos

O objetivo declarado no topo do nosso POP é claro: identificar corretamente as fontes de luz e operar o gabinete adequadamente, para que o julgamento da cor do produto seja mais preciso e atenda aos requisitos de qualidade de cor do cliente. O método de trabalho por trás dessa frase é direto e implacável com atalhos.

O padrão aprovado – uma amostra de laboratório assinada, uma amostra aprovada, uma amostra dourada ou um chip de cor física fornecido pelo cliente – é colocado ao lado da amostra de produção dentro do gabinete, no piso cinza neutro, sem nenhum outro objeto colorido no campo de visão. Ambos são orientados da mesma maneira, porque os materiais tecidos e revestidos refletem de maneira diferente ao longo e através da fibra, e uma amostra girada noventa graus pode ser lida como uma tonalidade diferente. A visualização é de aproximadamente 45 graus em relação à superfície iluminada, que é a geometria para a qual todos os padrões de avaliação visual convergem porque separa o brilho da superfície da cor do corpo.

D65 vem primeiro e dá o veredicto primário. O operador então alterna entre TL84, CWF, U30 e F/A, observando não se o par ainda combina perfeitamente em cada um, mas se odireçãode qualquer mudança de diferença. Um par que funciona consistentemente levemente claro sob cada iluminante tem um problema de tonalidade, que pode ser corrigido ajustando a carga de corante ou pigmento. Um par que corresponde ao D65 e fica verde no TL84 e vermelho no F/A tem um problema de metamerismo, que não pode ser corrigido ajustando o carregamento - requer um sistema de corante diferente e é muito melhor descoberto em um mergulho de laboratório do que em um contêiner de produtos acabados.

A lâmpada UV funciona em todos os brancos, cores claras e qualquer material onde haja suspeita de conteúdo de branqueador fluorescente. Os resultados são registrados em relação à escala de classificação do cliente e, quando for necessário um valor numérico, a avaliação visual é cruzada com a medição instrumental da diferença de cor. Os dois são complementares: o instrumento fornece um número repetível que sobrevive ao envio por e-mail, e o gabinete fornece o julgamento que um ser humano realmente fará enquanto segura o produto.

O problema do saco soldado sobre o qual ninguém avisa

Há um problema de cor específico da construção soldada de alta frequência e que capta novos programas regularmente.

A soldagem é um processo térmico. O polímero na linha de solda é levado à temperatura de fusão e depois resfriado sob pressão, e alguns sistemas de pigmentos mudam quando isso acontece. Um TPU cinza escuro pode captar um leve tom marrom ao longo da costura de solda. Um vermelho saturado pode ficar um pouco mais escuro na faixa soldada. Em uma bolsa com costuras longas e proeminentes, essa faixa não é um defeito que o comprador perdoará como uma característica do processo – ela parece dois tons de material em um produto.

O gabinete é onde isso é detectado, e é detectado comparando um cupom soldado com material não soldado do mesmo rolo em todas as seis fontes, não apenas sob a luz do dia. Onde aparece uma mudança, é uma questão de parâmetro de soldagem e isso remete à engenharia com odados de teste de remoçãopara o mesmo parâmetro definido ao lado, porque a redução do tempo de permanência para proteger a cor também reduzirá a resistência da união se for feita de forma descuidada. A janela que satisfaz ambos é mais estreita do que a janela que satisfaz qualquer um deles isoladamente, e encontrá-la é uma grande parte do que realmente consiste o desenvolvimento de um novo material.

O mesmo gabinete também classifica os resultados de coloração doesfregando testador de solidez da cor, uma vez que a classificação em escala de cinza é em si uma comparação visual e não tem sentido sob iluminação não controlada, e é usada para verificar a cor após acâmara de temperatura e umidadeenvelheceu um conjunto de materiais. O envelhecimento por calor e umidade não afeta apenas as propriedades mecânicas. Ele muda de cor, e um preto que fica levemente bronzeado após setenta e duas horas em temperatura elevada é a informação que uma marca deseja antes de se comprometer.

O que um comprador deve especificar

A maioria das disputas de cores que vemos chegando de outros fornecedores remonta a uma especificação de compra que diz “cor para combinar com a amostra aprovada” e nada mais. Essa frase não contém nenhum iluminante, nenhuma tolerância, nenhuma escala de classificação e nenhuma declaração sobre quais componentes devem corresponder a quais. É uma discussão à espera de uma data de entrega.

Uma especificação que impede o argumento nomeia quatro coisas. Primeiro, o iluminante de aprovação – normalmente D65, e se o produto for vendido no varejo europeu ou japonês, D65 mais TL84, ou mais CWF para o mercado dos EUA. Em segundo lugar, a diferença aceitável, quer como grau de escala de cinzentos, quer como tolerância numérica de diferença de cor. Terceiro, quais componentes são compatíveis com a cor do corpo e quais podem ter um tom deliberadamente diferente, porque em uma bolsa técnica a cinta e o corpo muitas vezes não se destinam a combinar e mantê-los em uma combinação que nunca foi planejada desperdiça o tempo de todos. Quarto, se o conteúdo do branqueador óptico é restrito, o que é importante para qualquer produto branco ou pastel com uma longa vida útil esperada em ambientes externos.

Com esses quatro itens em uma especificação, a aprovação da cor se torna uma verificação. Sem eles, torna-se uma negociação conduzida por e-mail entre duas pessoas sob lâmpadas diferentes.

Perguntas frequentes

Um espectrofotômetro não pode substituir a caixa de luz?

Não, e não pelo motivo que as pessoas esperam. Um instrumento fornece um número repetível sob qualquer iluminante que você solicitar e é melhor do que o olho humano para detectar pequenas mudanças consistentes. Mas uma passagem numérica ainda pode corresponder a uma incompatibilidade visualmente óbvia quando o brilho, a textura ou a estrutura da superfície diferem entre os dois materiais, o que é rotineiramente o caso quando se compara um filme soldado brilhante com um tecido fosco. Ambas as ferramentas são necessárias. Os relatórios do instrumento; o gabinete decide.

Por que não podemos simplesmente aprovar cores em ambientes externos à luz do dia?

Porque a luz do dia não é uma coisa. Seu espectro muda com a hora do dia, estação, latitude, cobertura de nuvens e o que é refletido nas superfícies próximas. Uma cor aprovada às 10h sob nuvem fina e rejeitada às 16h. sob céu claro nunca foi aprovado contra uma referência fixa. D65 existe justamente para que a referência não se mova.

Como você lida com um cliente cuja amostra aprovada desbotou?

Os padrões físicos envelhecem, especialmente as amostras têxteis que foram manuseadas e expostas. Quando um padrão aprovado é antigo, nós o sinalizamos em vez de combiná-lo silenciosamente – combinar uma nova produção com uma referência desbotada incorpora o desbotamento nas mercadorias. A resolução usual é um padrão reeditado ou uma meta numérica acordada em relação à especificação original.

O gabinete precisa de calibração?

O gabinete em si não possui elemento de medição para calibrar, mas a condição da lâmpada é o controle equivalente. As horas das lâmpadas são monitoradas no medidor embutido e os tubos são substituídos nas horas acumuladas, e não em caso de falha, uma vez que a deriva espectral precede a queima por uma longa margem. Os registros de substituição de lâmpadas fazem parte do arquivo do equipamento e estão disponíveis aos auditores visitantes juntamente com os certificados de calibração dos instrumentos de medição do laboratório.

A cor é verificada uma vez ou durante a produção?

Por todo. O mergulho no laboratório e a aprovação do primeiro artigo estabelecem a meta; a inspeção de material recebido verifica cada rolo e cada lote de cinta; verificações em processo detectam desvios entre lotes de materiais dentro de um pedido. A variação de cores entre dois rolos de filme nominalmente idênticos é tão comum que tratar a aprovação como um evento único é como uma remessa termina com duas tonalidades da mesma sacola em uma caixa.

Onde isso fica na série

Este gabinete fecha um ciclo que percorre a maior parte do laboratório. Classifica a coloração produzida pelotestador de abrasão, lê os resultados do trabalho de solidez da cor, verifica os conjuntos de materiais antes e depois do envelhecimento ambiental e verifica se os parâmetros de soldagem nossososcilação e teste de resistência de zípervalidar a resistência não foi comprado ao custo da aparência. A resistência e a aparência não são variáveis ​​independentes na construção soldada, e o instrumento que as mantém honestas é aquele que não possui nenhuma peça móvel.

A Sealock vem construindo equipamentos impermeáveis ​​soldados de alta frequência há mais de vinte anos em Dongguan, China e na cidade de Ho Chi Minh, Vietnã. Se você desejar nosso protocolo de aprovação de cores ou quiser que a linguagem de iluminantes e tolerâncias seja escrita em seu próprio contrato de qualidade antes do início do programa, escreva parainfo@sealock.com.hk.
