Por dentro do laboratório Sealock: o testador de impacto de oscilação de bagagem (XE-I09BA)

Quase todas as falhas catastróficas de bolsas que um comprador já ouviu falar começam no mesmo lugar: o ponto onde uma alça, alça ou argola em D encontra o painel da carroceria. O tecido raramente rasga no meio. Os zíperes raramente se dividem na corrente. O que falha é a âncora – os poucos centímetros quadrados de remendo soldado, remate ou laço de cinta que tem de transferir todo o peso de um saco carregado para uma parede flexível, milhares de vezes, em cargas que nunca são estáveis ​​e nunca previsíveis. É por isso que um teste de tração estático, por mais impressionante que seja o número que produz, é um mau preditor dos retornos de campo. Uma junta que sobrevive a uma única tração de 80 kg ainda pode falhar em 400 ciclos de um solavanco dinâmico de 8 kg, porque a fadiga e o pico de força são físicas diferentes.

A máquina que separa esses dois mundos em nosso laboratório é o testador de impacto de oscilação de bagagem - ativo YFLJQ-0232, modelo XE-I09BA, instrumento número LAB-006, em serviço em nosso departamento de qualidade desde outubro de 2018 e calibrado externamente pela última vez em 19 de dezembro de 2025, com recalibração prevista para 18 de dezembro de 2026. Internamente, ele funciona sob o procedimento operacional padrão YFL-WI-PZ-03, revisão A/0, datada de 28 de dezembro de 2023. Este artigo explica o que a máquina realmente faz, por que o teste é mais importante para sacolas impermeáveis soldadas de alta frequência do que para malas costuradas convencionalmente e o que um gerente de compras deve perguntar quando vê "testado de impacto de oscilação" na folha de especificações de um fornecedor.

O que "impacto de oscilação" realmente significa

O teste é aparentemente simples de descrever e bastante difícil de fazer bem. Uma sacola é carregada com um peso especificado e depois suspensa na máquina por qualquer componente que esteja sendo examinado – uma única alça superior, um par de alças, uma alça de transporte, uma alça do carrinho totalmente estendida. A cabeça de impacto levanta o saco carregado através de um movimento definido e depois o libera. A gravidade faz o resto. A bolsa cai e um conjunto de molas amortecidas no topo da cabeça absorve e depois devolve a energia da queda, de modo que a amostra não cai apenas uma vez, mas é levada a uma oscilação contínua de subida e descida. Cada ciclo envia uma onda de choque pela tira até o ponto de ancoragem e, em seguida, descarrega-a completamente. Carregar, chocar, descarregar, repetir.

O padrão de método da indústria leve chinesa que formaliza isso, QB/T 2922-2018Estojo e bolsa — Método de teste para impacto de agitação, descreve o princípio como carregar a bolsa com um peso especificado, levantá-la pela alça, alça de ombro ou alça do carrinho totalmente estendida através de um movimento definido, deixando-a cair livremente sob a gravidade e usando uma mola para absorver e liberar a energia do impacto para que a bolsa experimente impactos e oscilações repetidos - testando assim a resistência ao impacto de tremor da alça, da alça, da alça do carrinho e do corpo. O aparelho é rigorosamente especificado: a massa combinada da ventosa inferior, do bloco de amortecimento superior, da haste de impacto e do acessório padrão é de 8,1 ± 0,2 kg, o curso de direção única é de 150 ± 5 mm e o conjunto de amortecimento de ruído na ventosa superior fornece uma força de mola de 110 ± 10 N quando comprimido rente. O sistema de controle deve permitir o ajuste da taxa de impacto, permitir que o número de ciclos seja definido e registrado e deve parar a máquina automaticamente se a amostra cair durante o teste.

Essa última cláusula é mais importante do que parece. A parada automática na queda da amostra não é um recurso conveniente — é o que torna a contagem do ciclo um ponto de dados válido. Se uma cinta se romper no ciclo 612 e a máquina continuar martelando um acessório vazio até atingir o valor predefinido de 1.500, o relatório não diz nada de útil. Como a máquina para no momento da separação, a leitura do contadoréa vida de fadiga dessa junta.

A máquina no nosso andar

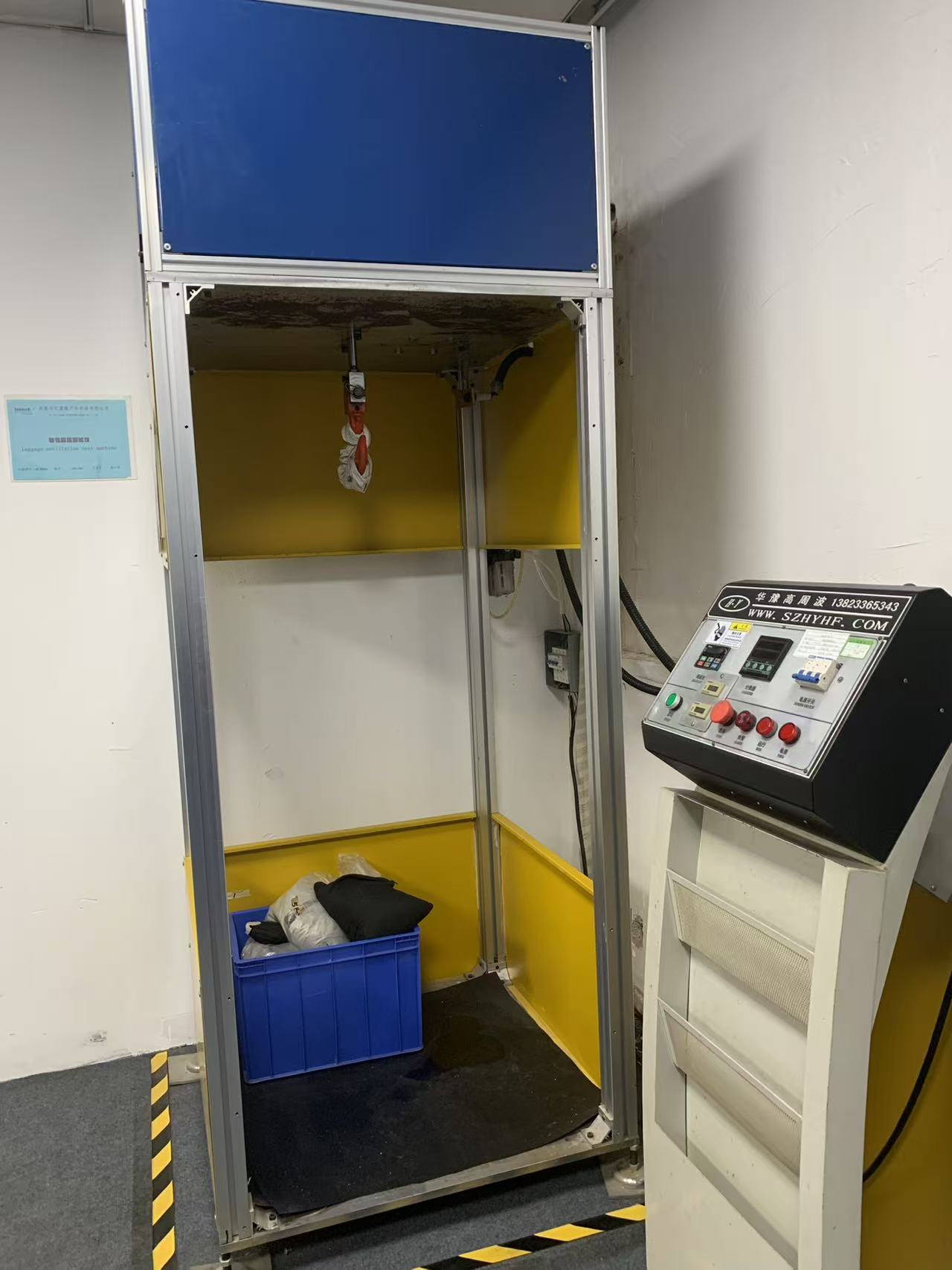

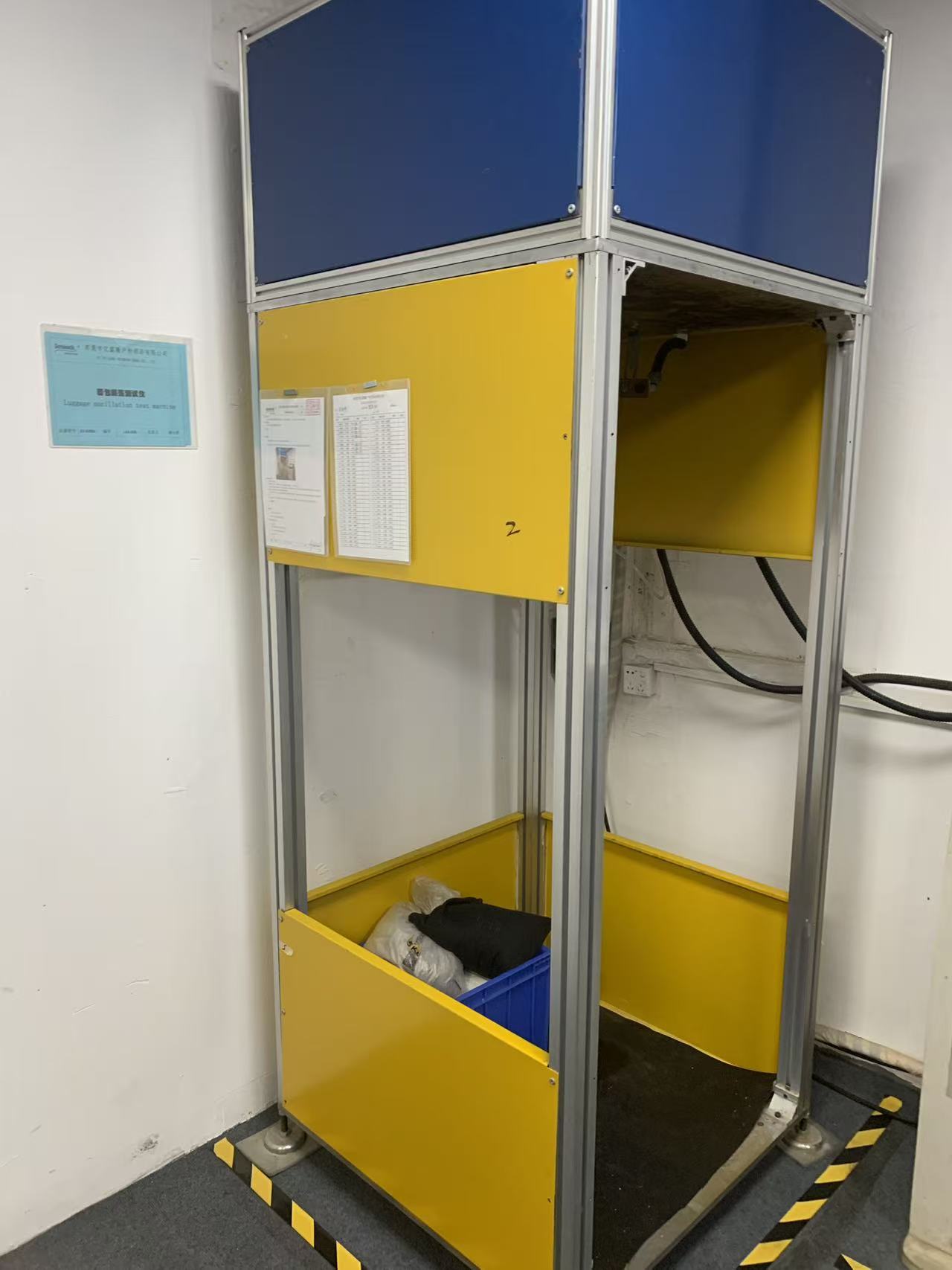

Nossa unidade foi construída por um fabricante de equipamentos de alta frequência em Shenzhen e é deliberadamente nada glamorosa. A câmara de teste é uma estrutura de alumínio extrudado com painéis de preenchimento amarelos e azuis, aberta no lado operacional, com piso de borracha pesada para eliminar o rebote. A cabeça de impacto fica pendurada na travessa superior; abaixo dele fica a amostra e, na caixa na base, os sacos de areia calibrados que usamos para levar um saco à sua carga nominal de teste. Uma porta articulada fecha o lado de trabalho antes do início da operação, que é a única coisa entre um operador e um saco de 20 kg que viaja em alta velocidade.

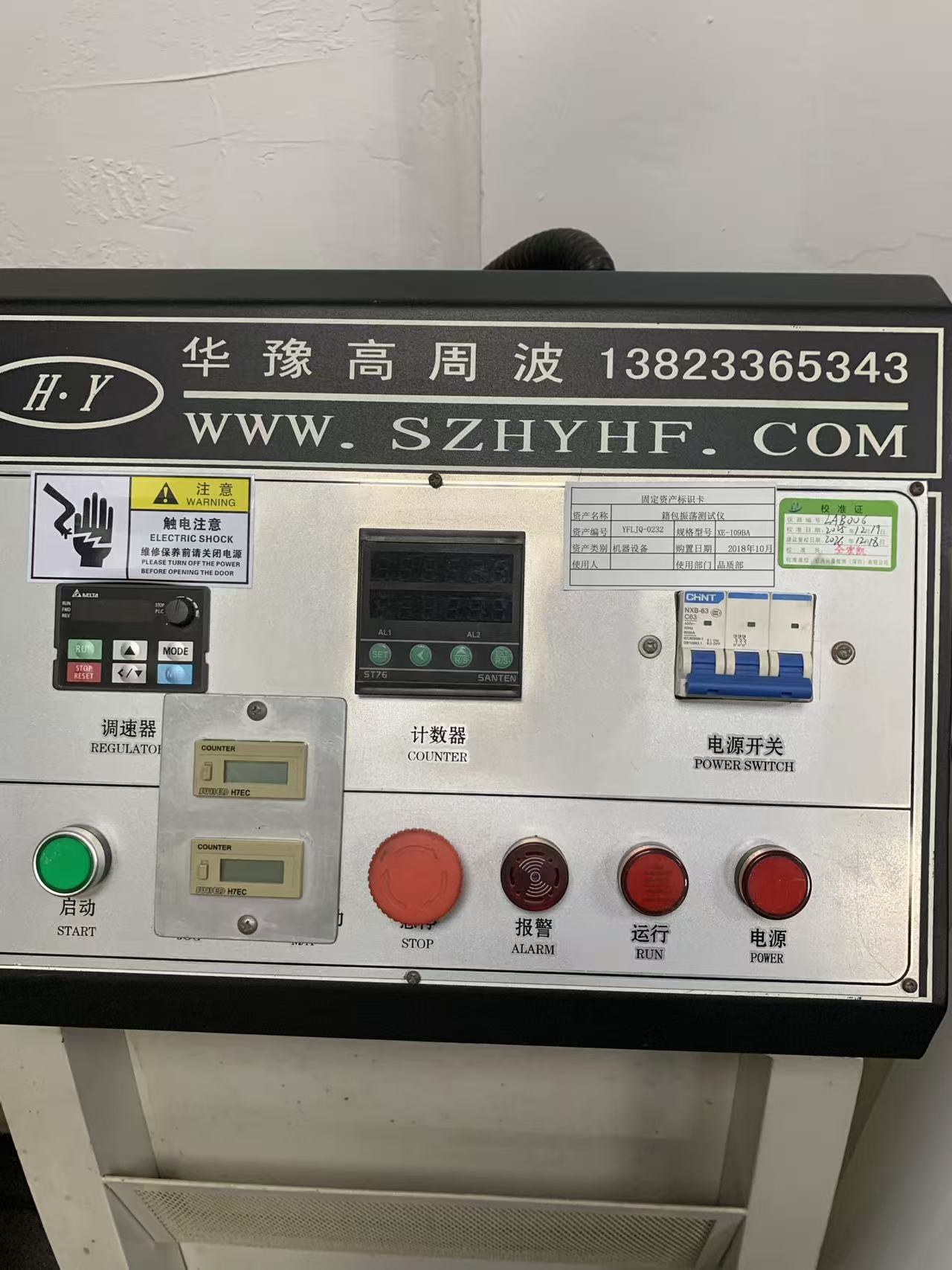

O pedestal de controle fica fora da gaiola. Seu layout informa exatamente como o teste é executado: um inversor de frequência variável Delta à esquerda atua como regulador de velocidade, um contador digital SANTEN ST76 com dois canais de alarme fica no centro, dois contadores eletromecânicos FUJI H7EC registram ciclos cumulativos independentemente do programável e um disjuntor CHNT NXB-63 C63 de três pólos classificado como 400 V, 50 Hz com capacidade de interrupção de 6.000 A lida com a energia de entrada. Abaixo deles estão o botão de partida, uma parada de emergência enorme em forma de cogumelo e indicadores de alarme, funcionamento e energia.

Os contadores duplicados existem por um motivo. O contador programável é o que para a máquina no ciclo alvo; os contadores mecânicos acumulam os ciclos de vida útil da máquina e fazem uma verificação cruzada caso alguém questione se uma execução foi reiniciada no meio do teste. Quando o auditor terceirizado de um cliente pergunta como sabemos que um relatório reflete uma execução completa, esta é a resposta que apontamos.

Como executamos: SOP YFL-WI-PZ-03

O procedimento controlado publicado na máquina é curto e todas as cláusulas dele existem porque alguém uma vez errou.

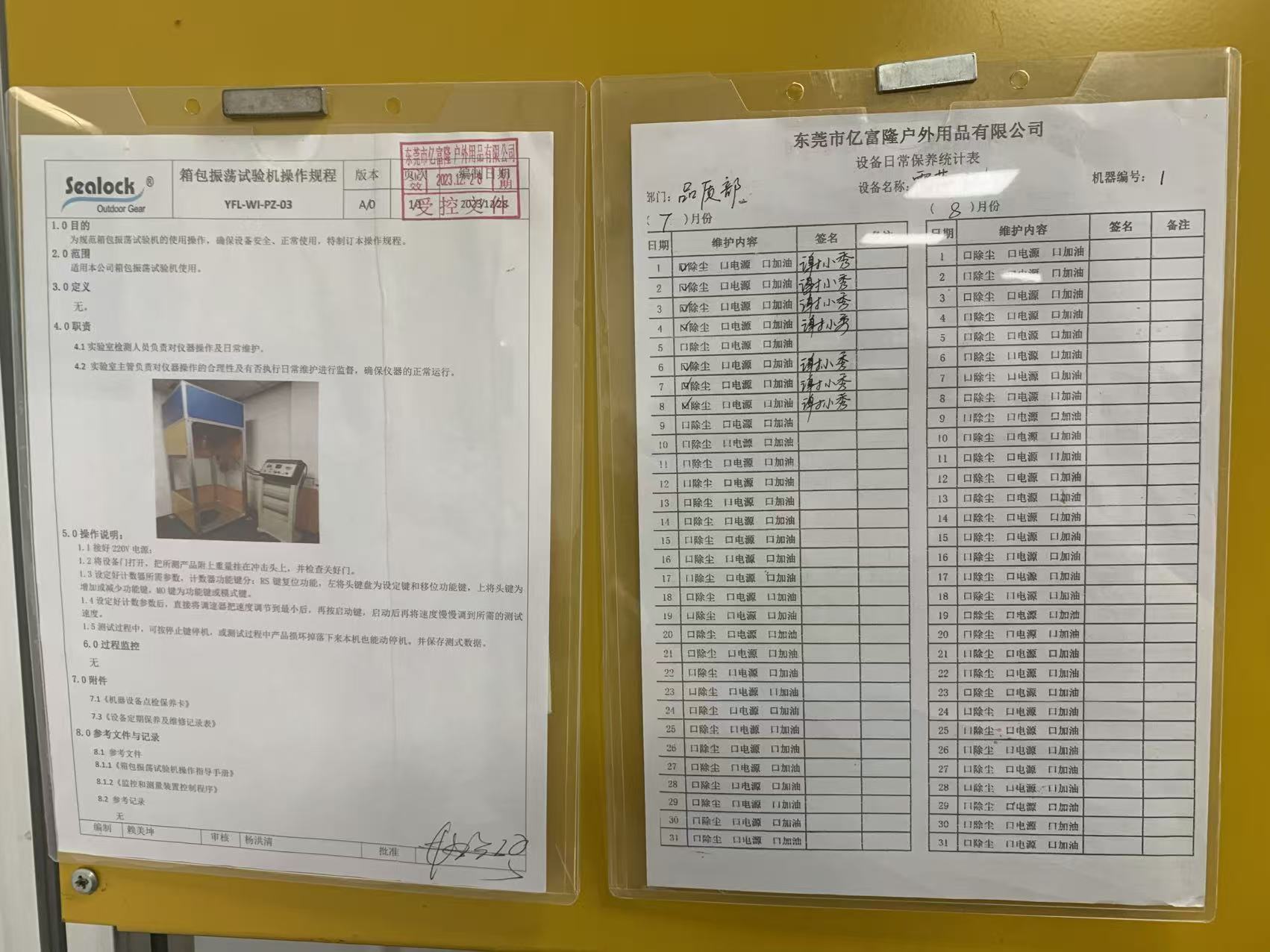

O operador conecta a alimentação de 220 V, abre a porta da câmara, pendura a amostra – já carregada com seu peso nominal – na cabeça de impacto usando o acessório apropriado e confirma que a porta está devidamente fechada antes que qualquer coisa se mova. O contador é então programado: a tecla reset limpa a execução anterior, as teclas shift e increment definem a contagem cíclica alvo e a tecla mode seleciona a função de contagem. Somente depois que o alvo for definido é que o operador reduz o regulador de velocidade para o mínimo, pressiona start e, em seguida, aumenta lentamente a velocidade até a taxa de teste necessária. Partir em velocidade é proibido, porque um primeiro golpe abrupto aplica um choque que o padrão nunca pretendeu e pode produzir uma falsa falha precoce no dispositivo de fixação e não na junta sob teste.

Durante a operação, o operador pode parar a máquina a qualquer momento com a tecla Stop. Se a amostra quebrar e cair, a máquina para. Os dados de teste são então registrados. O POP atribui a operação e a manutenção de rotina ao inspetor do laboratório e a supervisão de ambas ao supervisor do laboratório, e é apoiado por um registro de manutenção diária – remoção de poeira, verificação de energia, lubrificação – assinado dia a dia.

Contagem de carga e ciclo: quais deveriam ser os números

O método padrão define como agitar uma sacola; o padrão do produto define quão difícil e por quanto tempo. Para malas transportadas que é QB/T 1333-2018Bolsa e mochila, que define a carga de teste de acordo com o volume do corpo da bolsa e não, como fez a edição anterior de 2010, de acordo com a especificação do produto, e que avalia apenas a alça de ombro onde uma única alça e a alça de ombro compartilham uma região costurada sobreposta. Os testes comerciais típicos são executados em 400 ciclos em alças duplas sob uma carga especificada de 6 kg, com alças avaliadas em sua própria carga e combinação de ciclo.

Quatrocentos ciclos são um piso, não um teto, e são calibrados para uma bolsa de uso diário, e não para uma mochila seca de 60 litros que será jogada no convés de um barco por uma década. Nosso requisito interno de transporte de carga é de 1.500 ciclos ou mais, e para programas marítimos e de expedição realizamos contagens substancialmente mais altas em cargas definidas a partir da capacidade nominal da bolsa, em vez da tabela de volume padrão. Quando o protocolo do próprio cliente especifica uma combinação diferente – uma carga mais pesada em menos ciclos para simular o manuseio da bagagem, ou uma carga mais leve com uma contagem muito maior para simular o deslocamento – a máquina simplesmente pega esses números. As metas de velocidade, carga e ciclo são todas definidas pelo operador, o que é o objetivo de ter o instrumento internamente em vez de comprar slots de teste externamente.

Por que este teste é diferente para sacos impermeáveis ​​soldados

É aqui que uma fábrica de equipamentos à prova d'água diverge de uma fábrica de malas convencional. Em uma bolsa costurada, a âncora da alça de ombro é uma alça de tecido presa em uma costura e reforçada com um travete. O modo de falha é a abrasão da linha e o arrancamento progressivo do ponto, e ele se anuncia: os pontos se soltam, o laço se torce, o comprador percebe antes que ele se solte.

Em uma bolsa soldada de alta frequência, não há nenhuma costura na âncora, ou a costura é decorativa e o caminho real da carga passa por um remendo soldado colado à face de TPU ou PVC do painel do corpo. Essa junta falha por descolamento, não por abrasão, e a falha de descolamento é silenciosa e repentina. Uma solda que tenha funcionado ligeiramente fria - permanência insuficiente, superfície contaminada, uma matriz que saiu do paralelo por uma fração de milímetro - passará confortavelmente em um teste de tração estática e depois delaminará na borda do remendo em algum lugar entre o ciclo 300 e o ciclo 900, porque cada ciclo de oscilação ocorre na mesma borda principal da ligação.

Essa é a falha que gera as avaliações que todo gerente de categoria reconhece: a bolsa que ficou boa por uma temporada e depois “a alça simplesmente saiu da bolsa” com um contorno de remendo limpo e sem desgaste deixado para trás. É também, e importante, umimpermeabilizaçãofalha e não apenas uma falha de resistência, porque um remendo parcialmente descascado abre um caminho de vazamento através do material da face muito antes de ele se separar completamente. Uma bolsa pode começar a deixar entrar água pela âncora do ombro enquanto ainda carrega sua carga perfeitamente.

É por isso que o testador de oscilação e otestador computadorizado de tração e descascamentosão lidos juntos e não separadamente. O teste de descascamento nos dá a resistência de ligação estática de uma costura soldada em quilogramas em relação à nossa tabela interna de materiais; o teste de oscilação nos diz se essa ligação sobrevive ao carregamento dinâmico, repetido e de borda única na geometria que realmente verá em serviço. Uma solda pode ser forte e ainda assim pobre em fadiga se a geometria do remendo concentrar a descamação em um canto. Somente o segundo teste o encontra.

O que vemos quando uma corrida termina

Uma contagem de ciclos concluída é uma condição de aprovação, não um resultado de aprovação. Quando o contador para, a amostra desce e é examinada de acordo com uma lista de verificação escrita: nenhuma separação ou separação parcial da alça, cinta ou remendo de ancoragem; nenhuma delaminação ou levantamento na borda de qualquer reforço soldado; nenhuma fratura, deformação ou rachadura de fivelas, controles deslizantes, anéis em D ou triglides; nenhuma quebra de linha em nenhum ponto de reforço; nenhuma distorção do painel da carroceria em torno do ponto de carga; e, para bolsas com sistema de carrinho, uma alça que ainda se estende e retrai suavemente e trava positivamente.

Qualquer coisa que não seja a separação ainda é registrada. Uma borda de remendo que subiu dois milímetros em 1.500 ciclos é um saco de passagem e um processo com falha, e volta à engenharia como um problema de parâmetro de soldagem, em vez de ser aprovado. Quando o teste for destrutivo ou a amostra estiver marcada, a amostra é colocada em quarentena e não entra novamente no estoque vendável.

Onde está na cadeia mais ampla de CQ

Nenhum instrumento único certifica uma bolsa. O testador de oscilação cobre a resistência de carga dinâmica nos pontos de ancoragem e faz a transferência em todas as direções: otestador de vida alternativo com zíperleva o fechamento através de 3.000 ciclos sob uma carga lateral e longitudinal apropriada ao tamanho; otestador de abrasãoe oesfregando testador de solidez da corabordar a durabilidade da superfície e a transferência de acabamento; ocâmara programável de temperatura e umidadeenvelhece o material através de ciclos quente-úmido e abaixo de zero antes que as propriedades mecânicas sejam verificadas novamente. Em seguida, toda a montagem passa por testes completos de imersão em água de duas horas ou mais para produtos submersíveis, ou testes de chuva forte e jato de água para produtos classificados para resistir à chuva em vez de à imersão.

Executando testes de oscilaçãodepoéo envelhecimento climático é uma das sequências mais reveladoras à disposição de um comprador e vale a pena especificar explicitamente. As juntas assistidas por adesivo e alguns tipos de filmes de TPU perdem significativa resistência ao descascamento após setenta e duas horas de exposição quente-úmida. Uma cinta de fixação que sobrevive a 1.500 ciclos novos e 600 ciclos após o envelhecimento diz algo que nenhum teste de temperatura ambiente jamais fará.

O que os compradores devem pedir

“Oscilação testada” em uma folha de especificações não significa nada sem quatro números atrás dela: a carga em quilogramas, a contagem de ciclos, o componente testado e os critérios de aceitação. Peça todos os quatro. Pergunte se a contagem foi atingida ou se a máquina parou automaticamente mais cedo. Pergunte se a bolsa foi testada nova ou após condicionamento ambiental. E, especificamente para produtos soldados, pergunte se a inspeção pós-teste incluiu levantamento de borda em remendos de reforço soldados, porque um fornecedor que inspeciona apenas a separação reportará uma aprovação em um saco que já começou a descascar.

Para programas OEM e ODM, definimos estes parâmetros em conjunto na fase de desenvolvimento, executamo-los nos primeiros artigos antes de as ferramentas serem congeladas e repetimo-los durante a produção. Quando é necessário um protocolo próprio da marca ou um relatório de laboratório de terceiros, os dados internos tornam-se a pré-selecção: preferimos encontrar o problema no ciclo 700 no nosso próprio piso do que num relatório SGS ou QIMA três semanas antes do envio.

Perguntas frequentes

O teste de impacto de oscilação é igual ao teste de queda?

Não. Um teste de queda avalia o que acontece com um saco e seu conteúdo em um único impacto descontrolado contra uma superfície dura. O teste de impacto de oscilação avalia a fadiga nos pontos de suporte sob centenas ou milhares de ciclos controlados de carga e liberação. Eles encontram diferentes falhas, e um saco pode passar confortavelmente por um e falhar pelo outro.

Esta máquina pode testar um refrigerador macio ou uma bolsa seca, bem como uma mochila?

Sim. Qualquer coisa com um ponto de transporte definido pode ser pendurada no acessório - uma única alça de transporte em uma bolsa seca, alças duplas em uma mochila mais fria, uma alça superior em uma mochila. Os produtos com laterais macias são acolchoados na área de contato do acessório para que o grampo não desgaste a tira e crie uma falha falsa na empunhadura e não na junta.

Qual carga deve ser utilizada se a bolsa não tiver capacidade publicada?

O padrão do produto deriva do volume do corpo da bolsa. Na prática, para equipamentos para atividades ao ar livre, preferimos testar na capacidade nominal que uma marca realmente imprimirá em sua própria embalagem, mais uma margem, já que esse é o número que o consumidor tratará como permissão.

Um resultado aprovado garante que a bolsa não falhará em campo?

Garante que o projeto e o processo, conforme amostrado, atingiram um limite de fadiga definido. A durabilidade em campo também depende da consistência da produção, e é por isso que os testes de oscilação são executados em amostras de produção, e não apenas na amostra dourada, e é por isso que os parâmetros de soldagem durante o processo são monitorados de forma independente.

O equipamento está calibrado?

Externamente, por empresa de calibração credenciada, com certificado afixado na máquina. O certificado atual data de 19 de dezembro de 2025 e a recalibração vence em 18 de dezembro de 2026. O status da calibração faz parte de cada auditoria interna e está disponível para clientes visitantes mediante solicitação.

Próximo nesta série

O próximo instrumento que abriremos é o gabinete padrão de correspondência de cores da fonte de luz – a caixa pequena e despretensiosa que resolve mais disputas de clientes do que qualquer outro equipamento no edifício, porque a cor é o atributo que todo comprador inspeciona pessoalmente e quase todo mundo inspeciona sob a luz errada.
