Cada bolsa é inflada antes de ser enviada: teste de vazamento de ar em uma bolsa de viagem soldada IPX7

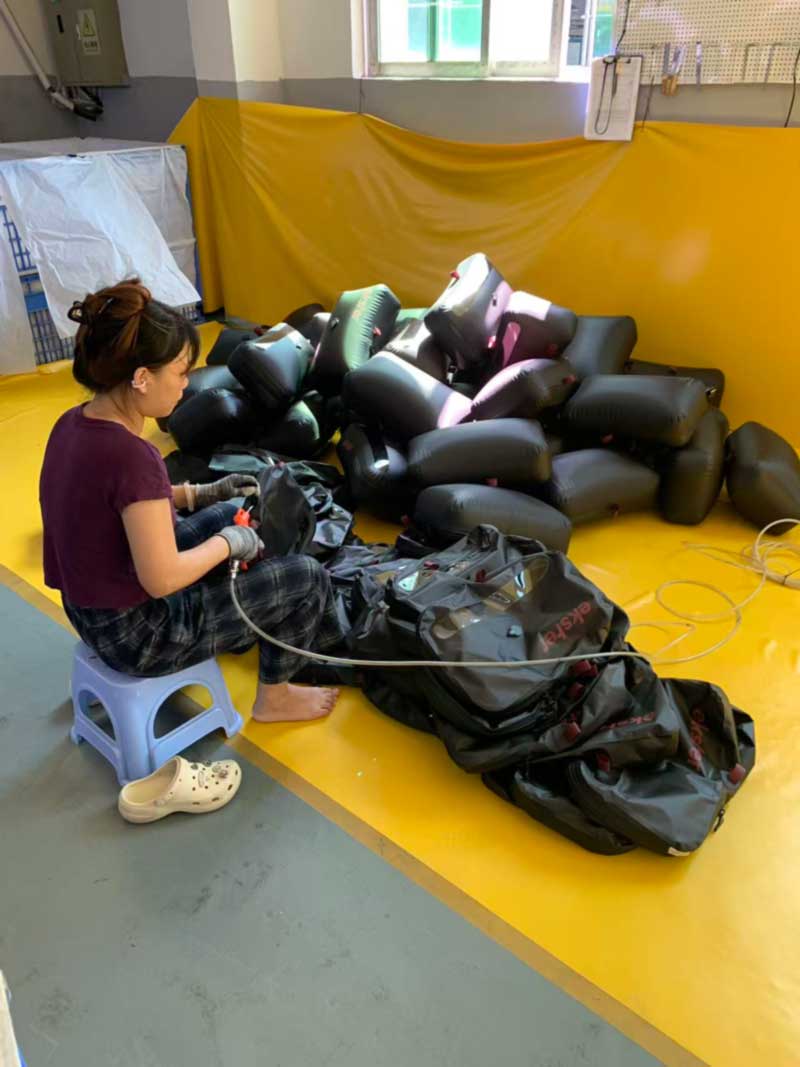

Passe pela área de teste em nosso andar de Dongguan este mês e a primeira coisa que você verá é uma pilha de sacolas pretas que chegam até a cintura, explodindo como balões, cada uma esticada, cada uma com uma pequena válvula cinza na face. Um operador senta ao lado deles com uma pistola de ar comprimido, trabalhando em uma pilha de sacos planos no chão e aumentando a pilha.

Parece estranho. É a inspeção mais importante do edifício.

O pedido é uma bolsa de viagem totalmente soldada e hermética para a Ekster, marca com sede na Holanda que passou de carteiras inteligentes para equipamentos de viagem. A bolsa possui uma carcaça soldada, um zíper hermético e uma válvula de ar integrada, e é classificada como IPX7. Essa combinação é o que torna o teste de inflação necessário e não decorativo.

Uma bolsa hermética é mais difícil de construir do que uma bolsa à prova d'água

A maioria dos sacos impermeáveis ​​só tem de impedir que a água líquida chegue do exterior. Este tem que reter o ar, porque a válvula existe para que o usuário possa comprimir o conteúdo e porque o zíper hermético é o que carrega a reivindicação IPX7.

Esses são problemas de engenharia diferentes, e a versão aérea é estritamente mais difícil. Uma solda que tenha fundido noventa e oito por cento de sua largura impedirá a entrada de chuva por anos. A mesma solda irá sangrar o ar através dos dois por cento restantes, lenta e invisivelmente, e o cliente descobre isso quando o saco que ele comprimiu no domingo fica macio novamente na segunda-feira. A água tem tensão superficial e precisa de um caminho de determinado tamanho; o ar não. Em qualquer lugar onde uma costura de painel, uma montagem de válvula, um remendo de cinta ou um batente de zíper estiver ligeiramente mal soldado, o ar o encontrará.

Portanto, nesta construção, o teste com ar não é um substituto para o teste com água. É um teste mais rigoroso que é mais rápido e barato de executar em cada unidade, e uma bolsa que retém o ar retém a água confortavelmente.

O que o teste realmente detecta

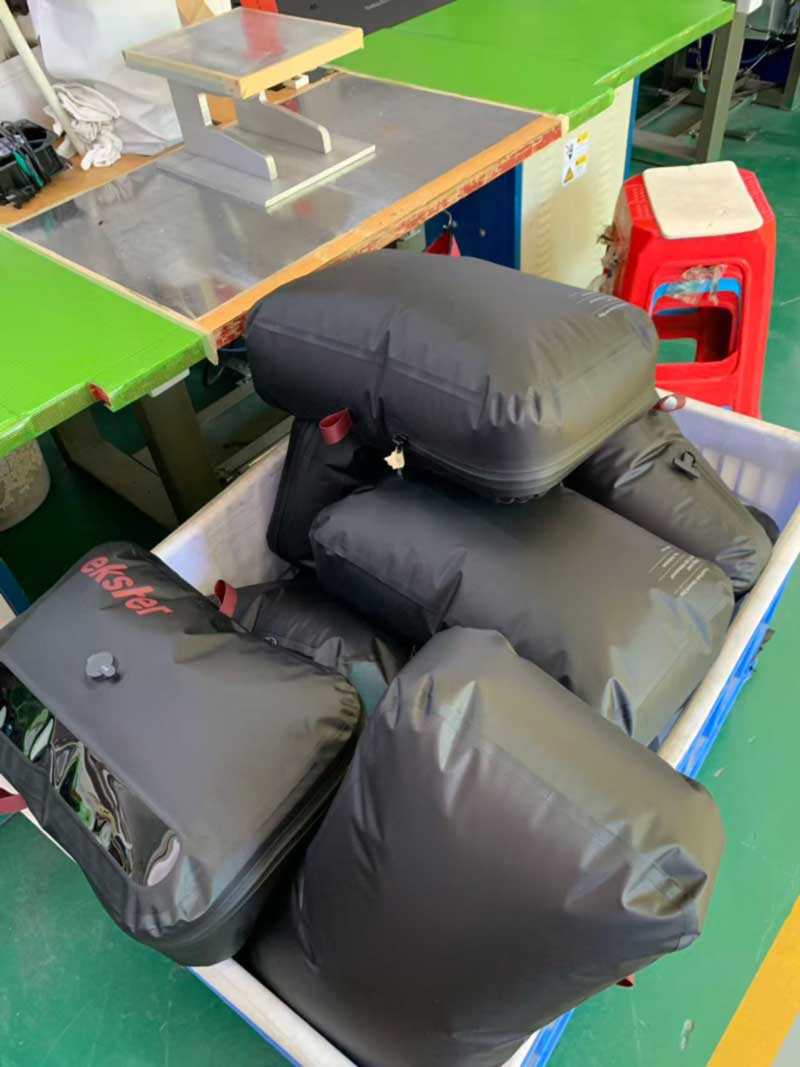

Cada saco é inflado através de sua própria válvula e deixado na pilha enquanto o operador trabalha no lote. Essa morada é importante. Um defeito grave – um canto não soldado, uma válvula encaixada incorretamente – aparece em segundos. Os defeitos que custam dinheiro aparecem em minutos: o saco que ainda está firme no topo da pilha e visivelmente mais macio vinte minutos depois.

Os pontos de falha específicos que observamos nesta forma são aqueles em que a construção soldada sempre concentra a tensão: os cantos onde três painéis convergem e o eletrodo tem o contato menos uniforme; a montagem da válvula, onde um componente rígido encontra um invólucro flexível; as terminações do zíper, onde uma vedação linear tem que fazer a transição para uma costura soldada; e qualquer alça ou remendo de alça soldado em uma face que também tenha uma costura por baixo.

As unidades que falham voltam para a bancada de soldagem com o ponto de vazamento marcado, em vez de serem descartadas, o que é uma das vantagens práticas da soldagem de alta frequência em relação à construção adesiva – uma curta re-solda em uma costura identificada é um reparo legítimo, não um remendo.

A verificação que o próprio comprador pode realizar

Recomendamos aos compradores de construções herméticas que façam a mesma verificação na chegada, porque não precisa de equipamento e não é algo que uma fábrica possa contornar:

Abra uma caixa aleatoriamente. Pegue um saco, evacue o ar pela válvula até que o invólucro desmorone sobre si mesmo, feche-o e deixe-o em algum lugar fora do caminho por vinte e quatro horas. Volte no dia seguinte. Se ainda estiver colapsado, as soldas, a válvula e o zíper estão fazendo seu trabalho. Se ela relaxou de volta à sua forma original, algo nessa unidade vaza e a questão do tamanho da amostra passa a ser a próxima conversa.

Vinte e quatro horas é deliberadamente generoso. Uma sacola que passa por um aperto de cinco minutos ainda pode falhar durante a noite, e durante a noite está mais próximo de como o produto é realmente usado – embalado na noite anterior ao voo, não inflado e inspecionado em uma bancada.

Upstream: por que a soldagem tem que estar certa na primeira vez

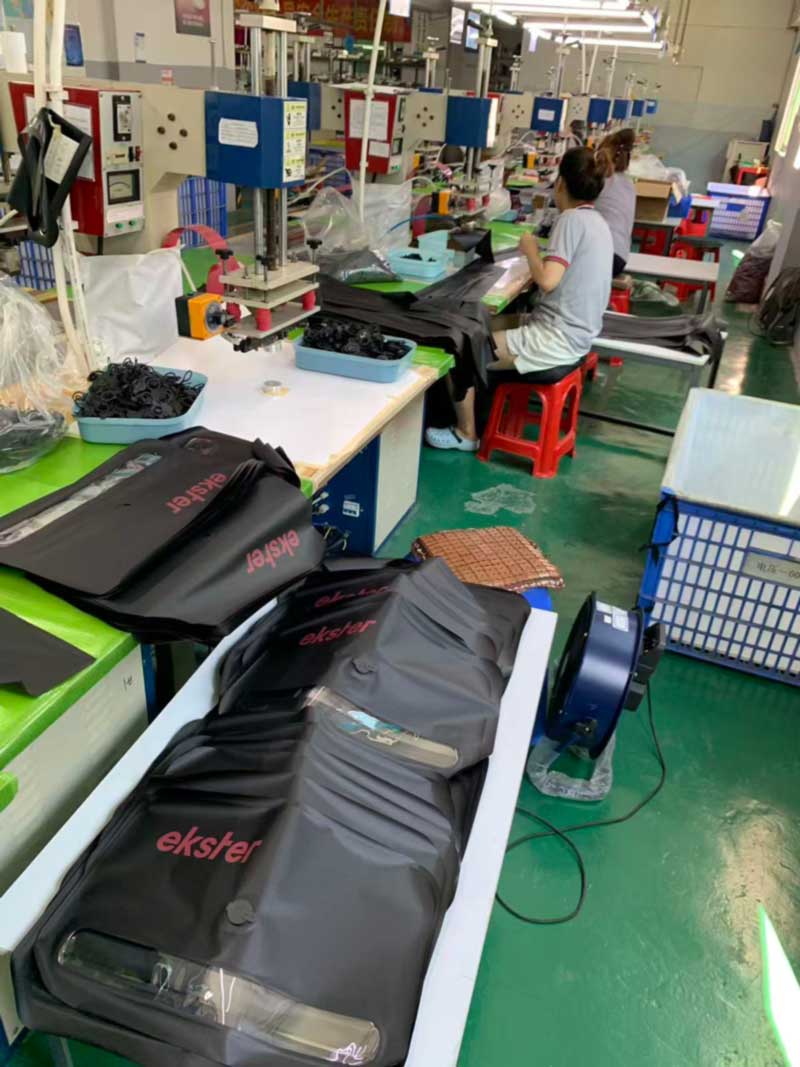

A área de teste só funciona porque a área de soldagem está configurada para fazer costuras consistentes em vez de aceitáveis. Cada parte deste programa tem seu próprio dado. Válvulas, painéis de zíper e remendos de hardware são soldados em estações dedicadas com suas próprias ferramentas, e as ferramentas são verificadas em relação à aprovação da primeira peça antes da abertura de uma passagem, em vez de serem ajustadas pela sensação quando a saída começa a oscilar.

A soldagem de alta frequência funde o material através de sua própria resposta molecular ao campo, em vez de colar duas superfícies, razão pela qual uma solda correta é tão forte quanto o material original e uma incorreta não é marginalmente mais fraca, mas categoricamente diferente. Não existe um estado intermediário que passe na inspeção e falhe no serviço – e é exatamente por isso que um teste 100% de ar é acessível. A maior parte da produção da linha é claramente boa ou claramente não.

Luvas brancas em preto brilhante

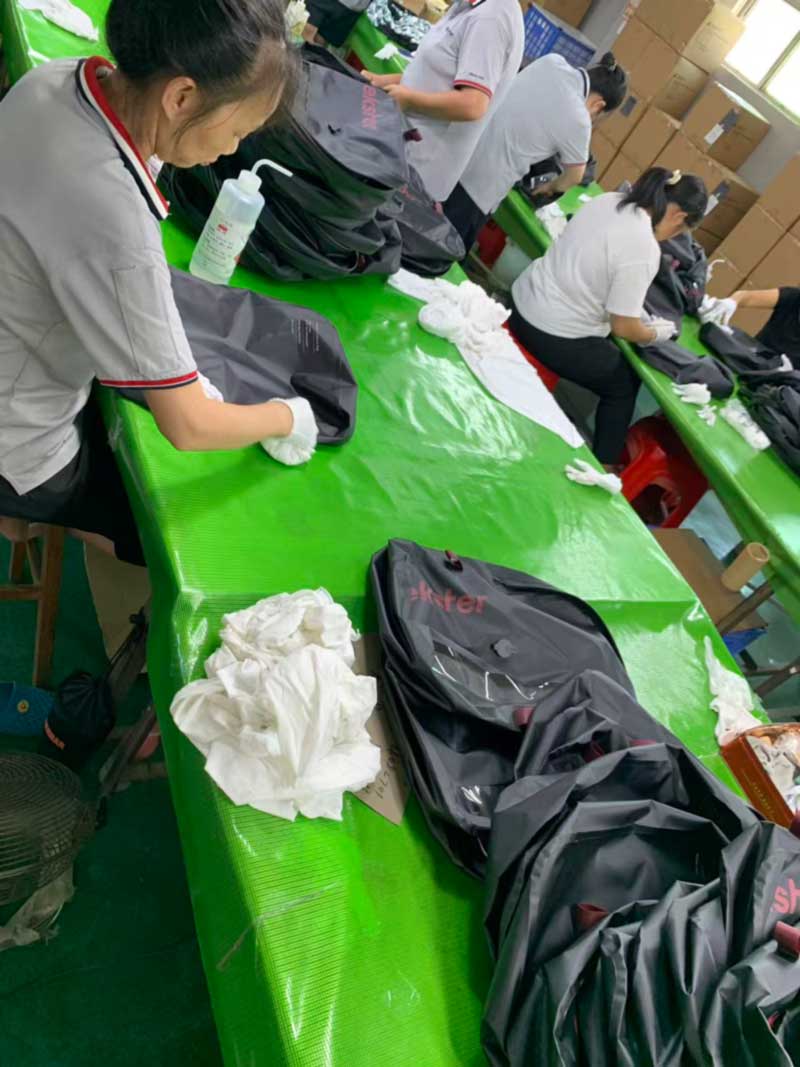

Após o teste de ar, os sacos passam para a limpeza. Os operadores trabalham com luvas brancas de algodão, frascos de solvente e panos sem fiapos, limpando todos os painéis antes que o saco chegue perto da embalagem.

Isso não é agitação. Uma carcaça preta soldada de alto brilho mostra tudo: impressões digitais do manuseio, resíduos fracos do contato da ferramenta, a mancha opaca onde um painel repousava contra uma bancada. Nada disso afeta o desempenho e tudo parece um defeito na iluminação do varejo ou na foto de desembalagem do cliente. Num produto tão escuro e tão brilhante, a limpeza da superfície representa uma parcela maior do trabalho de acabamento do que em qualquer outra cor que executamos, e é a diferença entre uma inspeção de chegada que passa e outra que gera uma discussão.

A mesma lógica orienta o resto da disciplina de manuseio: recipientes de giro forrados de tecido para que as conchas nunca toquem nas costelas de plástico moldadas, mangas protetoras nas ferragens e sacos colocados na horizontal em vez de empilhados durante a inspeção.

Contagens, separação e um segundo programa no mesmo andar

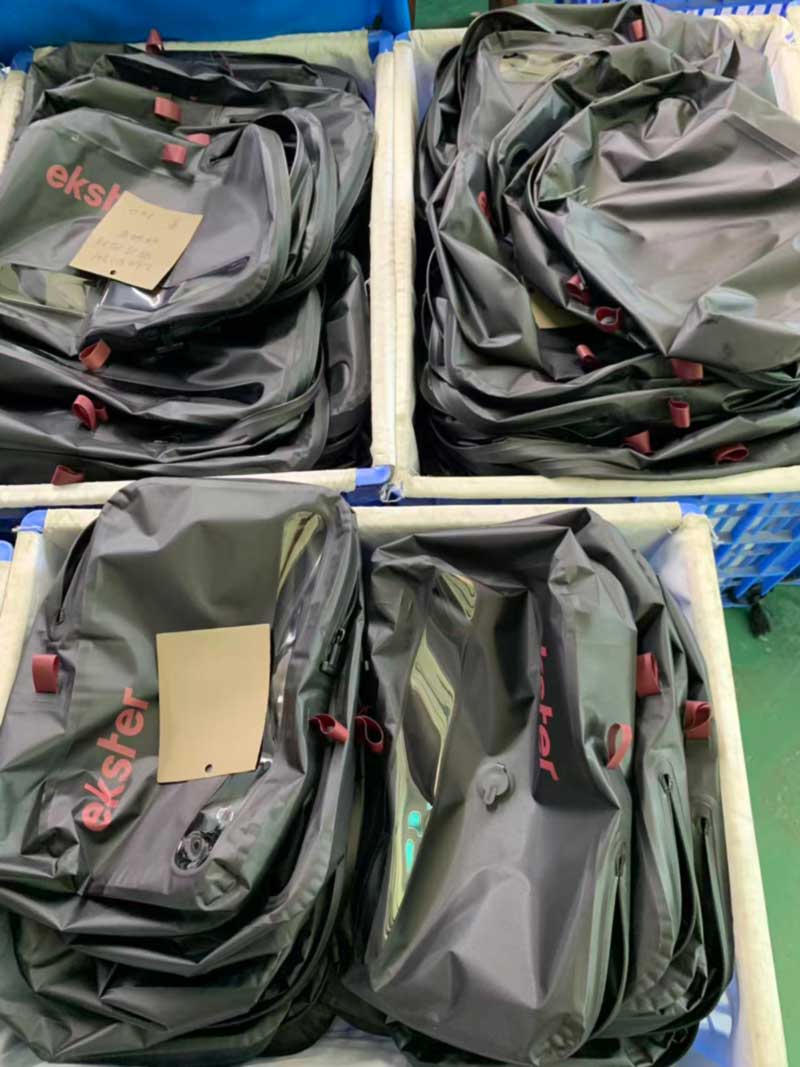

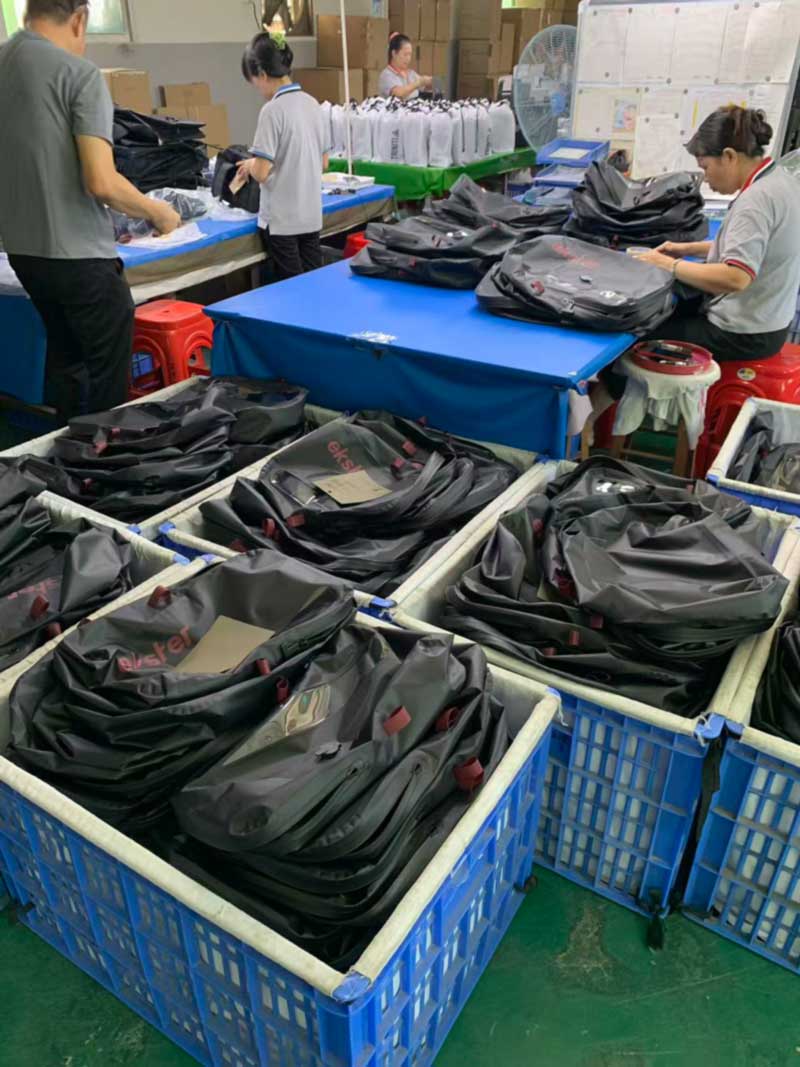

As unidades acabadas são classificadas em caixas forradas de tecido, um modelo por caixa, cada uma com um cartão de contagem escrito à mão voltado para cima nas mercadorias. Os cartões viajam com as sacolas para o OQC e são reconciliados com a lista de embalagem antes do fechamento das caixas. Um programa separado – sacos brancos com cordão para outro cliente – estava sendo executado nas bancadas adjacentes ao mesmo tempo, que é exatamente a situação em que a etiquetagem das lixeiras e a montagem de kits por modelo deixam de ser burocracia e passam a ser a razão pela qual nada acaba na caixa errada.

As verificações em linha nesta execução abrangem a função e o assento da válvula, o deslocamento do zíper e o engate da vedação, a segurança da alça e da alça, a posição e a adesão da impressão, a diferença de cor em relação ao padrão aprovado e a aparência geral sob iluminação da bancada - além do teste de 100% de retenção de ar.

Na classificação e no que não reivindicaremos

Esta construção – carcaça totalmente soldada, zíper hermético, válvula – é verificada em um teste de imersão total em água de duas horas ou mais, consistente com IPX7. Diremos isso aqui porque a construção suporta isso.

Somos igualmente específicos na outra direção. Nosso própriobolsa de compressão a vácuo para viagemé um corpo de TPU totalmente soldado com um zíper selado e uma válvula unidirecional, e é classificado como IPX6 – não IPX7 – porque foi construído para sobreviver à chuva, umidade e derramamentos dentro da bagagem, em vez de ser submerso. O mesmo se aplica ao nossobolsa de compressão com bomba elétrica integradae nossoversão com bomba manual: ambos mantêm o vácuo durante a noite, ambos são resistentes a respingos, poeira e umidade, e nenhum deles apresenta reivindicação de submersão, porque uma carcaça de bomba e uma tampa de rosca são um problema de vedação diferente de um painel soldado. Bolsas roll-top, mochilas com zíperes resistentes à água em vez de herméticos e bolsas com armação recebem protocolo de chuva forte e jato de água pelo mesmo motivo. A classificação segue o elemento mais fraco na cadeia de fechamento, e não o elemento mais forte na cópia de marketing.

O mesmo teste, em nossa própria faixa de compressão

A verificação de vinte e quatro horas descrita acima não é algo que reservamos para programas de clientes. É o padrão de produção em nossa própria linha de compressão, onde a retenção de vácuo é o valor total do produto, e não um benefício colateral.

Oversão com bomba manualé o caso mais claro: uma válvula de vedação de parafuso, uma bomba de pistão, redução de volume de até cerca de 70% em mercadorias transportadas e nenhum sistema eletrônico – o que também significa que é enviado como carga aérea comum, sem documentação de bateria. Oversão com bomba integradasolda uma carcaça de bomba ABS diretamente no painel da carroceria e executa um ciclo de quinze segundos a partir de uma bateria recarregável USB-C, que adiciona um teste de vedação da carcaça da bomba e um teste de ciclo de carga da bateria ao conjunto de inspeção. Oversão de deslocamento somente com válvuladesce totalmente a bomba e comprime com a pressão manual, em três tamanhos, desde um fim de semana de camadas básicas até uma jaqueta ou saco de dormir.

Todos os três são soldados de alta frequência com um zíper selado em todo o comprimento, e todos os três passam por desembalagem, extração a vácuo, repouso estático de vinte e quatro horas e determinação de vazamento de ar antes de um contêiner ser selado - o único teste que separa uma bolsa de compressão funcional de uma novidade.

Para compradores que desenvolvem produtos herméticos ou de compressão

Construções herméticas são uma conversa de citação diferente das bolsas impermeáveis ​​comuns. Eles precisam de ferramentas dedicadas por peça, uma válvula ou sistema de fechamento selecionado antes do padrão ser travado, um ciclo de primeira amostra mais longo e 100% em vez de testes de vazamento por amostragem – e valem a pena apenas quando o produto usa genuinamente a vedação de ar, para compressão, para flutuabilidade ou para uma classificação de imersão.

A Sealock fabrica equipamentos à prova d'água há mais de 20 anos, com soldagem de alta frequência e costura interna funcionando lado a lado em Dongguan e em nossas instalações na cidade de Ho Chi Minh, para que os compradores possam escolher a origem que se adapta à sua posição tarifária sem renegociar a especificação. Os termos padrão são FOB Guangdong, 7 a 15 dias para amostragem, 30 a 45 dias para produção em massa e MOQ de 300 peças na maioria dos modelos - 500 na bolsa de compressão somente com válvula de três tamanhos - com pontos de verificação IQC, IPQC e OQC como padrão e inspeção SGS ou QIMA disponível mediante solicitação.

Desenvolvemos a partir de um esboço, uma amostra do concorrente ou uma folha de especificações alvo como trabalho de rotina, e avisaremos quando a classificação que você deseja não for aquela que seu fechamento pode suportar. Para desenhos, amostras ou orçamento, entre em contato conosco pelo e-mailinfo@sealock.com.hk.
