Processo de produção de mochila à prova d'água IPX8

Sealock é um fabricante de mochilas à prova d'água IPX8 e fornecedor OEM. Alcançar IPX8 em uma bolsa de telefone é um problema de precisão em um pequeno volume selado. Alcançar isso com uma mochila de 65 litros é uma disciplina totalmente diferente: metros de costura em vez de centímetros, uma abertura larga que deve ser vedada uniformemente em toda a sua largura, um corpo que flexiona sob carga enquanto submerso e ar preso suficiente para exercer pressão real no fechamento por dentro. Este guia aborda como um pacote IPX8 é realmente construído e os números de engenharia por trás do fechamento que torna isso possível.

Por que a escala muda o problema

IPX8 significa imersão contínua além de um metro, até uma profundidade e duração declaradas pelo fabricante. Encontrar isso em uma embalagem grande e flexível apresenta quatro fatores que uma pequena bolsa selada nunca enfrenta:

• Comprimento da costura.Uma embalagem de 65L carrega muitas vezes a costura soldada de uma bolsa. Cada metro adicional é outra oportunidade para uma solda marginal, portanto a consistência do processo é mais importante à medida que o volume aumenta, e não menos.
• Volume de ar interno.Uma embalagem selada de 65L retém um grande volume de ar. Submerso, esse ar é comprimido e empurrado para fora contra o fecho e as costuras – a embalagem fica sob pressão de ambas as direções ao mesmo tempo.
• Flexionando sob carga.Uma mochila carregada deforma-se à medida que é carregada, deixada cair e pressionada contra um casco ou rocha. Uma bolsa fica parada; um pacote trabalha constantemente.
• Penetrações de suporte de carga.O arnês, o cinto de cintura e as âncoras da alça de transporte carregam peso sobre um corpo que deve permanecer vedado. Uma bolsa tem uma ponta de cordão; um pacote tem oito ou mais.

Por que um roll-top sozinho não chega lá

Um roll-top é um excelente fecho e a escolha certa para a maioria das embalagens à prova d'água. O que não é é uma vedação com classificação de pressão. Ele cria um caminho labiríntico que resiste à chuva, aos respingos e à imersão curta, mas sua força de vedação vem das mãos do usuário e de uma fivela – não é uma compressão controlada e projetada. Para uma classificação IPX8 declarada, o fechamento deve aplicar umaforça de fixação mensurável e repetível em uma junta compatível.

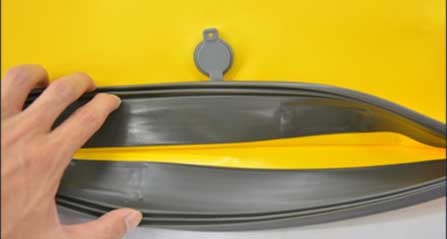

Nossa construção de pacote IPX8 faz isso com três elementos trabalhando juntos: umtira de vedação de borracha naturalao longo da abertura, umaba dobrávelque se fecha sobre ele, e umcinta de compressão centralque prende a montagem. A borracha proporciona elasticidade; a aba fornece a geometria; a alça fornece a força.

A engenharia de juntas por trás disso

As vedações de compressão vivem ou morrem em um número que raramente é discutido na fabricação de sacolas e é mais estreito do que a maioria das pessoas supõe.

• A banda de compressão.Uma junta de borracha deve ser comprimida em uma porcentagem de sua espessura original para vedar. Oo ideal é cerca de 40%, o máximo prático é 50% e o mínimo é cerca de 10–15%. Comprima-o insuficientemente e não haverá vedação;comprima-o além de 50% e a borracha pode não se recuperar- deixando uma lacuna permanente onde antes ficava o selo. Projetar o fecho significa projetar para essa banda, e não simplesmente apertar o mais forte possível.
• Conjunto de compressão.A capacidade da borracha de empurrar para trás é medida pelo conjunto de compressão, testado paraASTM D395. Um composto com baixa deformação por compressão comporta-se bem no primeiro dia e interrompe progressivamente a vedação. Esta é uma especificação de material, não uma suposição de projeto.
• Relaxamento.A força de restauração de uma junta comprimida cai de forma mensurável logo após a instalação – dentro de uma hora pode ser cerca de três quartos do seu valor original. A falha total é improvável, mas o vazamento torna-se possível se o projeto não tiver margem. Portanto, o sistema de fixação é especificado com altura livre e não com o mínimo teórico.

A parte mais difícil: até mesmo fixar em uma abertura ampla

É aqui que uma embalagem grande difere mais de um produto pequeno e lacrado. Uma cinta de compressão central aplica a sua maior força no meio da abertura e progressivamente menos nas extremidades. A engenharia de juntas tem um nome para o problema resultante – concentração de força no ponto de fixação, com subcompressão afastada dele – e as respostas clássicas se aplicam:

• Paradas de compressãoque evitam que a junta seja esmagada além do seu limite de recuperação, onde a cinta puxa com mais força.
• Uma aba endurecida, de modo que a força de fechamento se espalha ao longo da abertura em vez de se dissipar alguns centímetros de cada lado da tira.
• Perfil da junta e durômetro escolhidos para a curva de forçao fechamento realmente funciona, não para um ideal uniforme.
• Dobre a geometria nas extremidades, uma vez que uma aba dobrável tem que virar um canto em cada extremidade da abertura - o mesmo problema de agrupamento de cantos que afeta qualquer fecho dobrado largo.

A fixação irregular é o modo de falha clássico desse tipo de fechamento: uma vedação que fica no centro e fica aberta em uma das extremidades passará por um mergulho casual e vazará sob pressão sustentada. Verificar a uniformidade em toda a largura, não apenas na cinta, é uma etapa de inspeção obrigatória.

A casca: mais costura, menos tolerância

• Material.O TPU laminado em náilon 420D é o invólucro certo para esta classe - a base de náilon possui resistência ao rasgo e à abrasão, o TPU oferece resistência à hidrólise, estabilidade aos raios UV, flexibilidade ao frio e soldabilidade. O TPU também tolera a flexão constante que uma embalagem carregada impõe muito melhor do que um revestimento rígido.
• Soldagem a 27,12 MHzsem furos de agulha em qualquer lugar da barreira. Em um pacote grande, a estabilidade dos parâmetros de soldagem em toda a produção é o maior determinante para saber se o lote mantém sua classificação.
• Uma base de abrasão reforçada.O painel da base é arrastado e assentado mais do que qualquer outra superfície e, em um produto IPX8, uma base desgastada é uma falha de vedação, e não apenas um dano cosmético.
• Carregue as âncoras costuradas antes da soldagem.O arnês, o cinto de quadril e as âncoras da alça de transporte são costurados primeiro em painéis planos em alta tensão, de modo que as perfurações acabem sob a pele soldada e a carga se espalhe por uma pegada costurada. As âncoras somente soldadas se desprendem sob cisalhamento sustentado.

A sequência de produção

1. Preparação e corte de materiais— painéis cortados com tolerância restrita, uma vez que uma costura soldada não tem permissão para absorver deriva.
2. Costura de submontagem— arnês, cinto de quadril, painel traseiro, bolsos laterais e âncoras de cordão construídos como módulos.
3. Costura de ponto de carga em painéis planos— âncoras aplicadas sob alta tensão antes do fechamento do casco.
4. Configuração da matriz e soldagem HF— a concha fundida em uma pele contínua e selada, cobrindo as pegadas costuradas.
5. Colagem de juntas— a tira de vedação de borracha natural bem colada ao longo de todo o comprimento da abertura. Qualquer desvio aqui se torna uma banda de compressão irregular posteriormente.
6. Conjunto de aba e cinta de compressão— geometria da aba definida para dobrar diretamente na gaxeta, cinta e ferragens ancoradas.
7. Verificação de fechamento— compressão verificada em toda a largura, não apenas na cinta.
8. Determinação de vazamento e embalagem.

A Base do Produto

Esses pacotes soldados são pontos de partida iguais para um pedido OEM – nenhum está classificado acima do outro; a construção IPX8 fica ao lado de construções IPX7 verificadas com tampa de enrolar e zíper hermético:

Imagem	Modelo e especificações	Sistema de vedação e classificação	Quantidade mínima
	Pacote de expedição à prova d'água SL-J033— 45L / 55L / 65L (34×23×58/68/78 cm); 1.916/1.968/2.043 g; TPU laminado em nylon 420D; base de abrasão reforçada para serviços pesados; bolso interno em malha; bolso lateral, cordões de chicote laterais, patch panel de velcro, tubulação reflexiva; alças acolchoadas, alça de esterno, cinto de quadril acolchoado, alça de transporte; amarelo/preto.	IPX8— tira de vedação de borracha natural + aba dobrável + cinta de compressão central	300–500
	Mochila impermeável SL-E103 com zíper hermético— 45L (30×22×73 cm); Revestimento impermeável em TPU; camada interna do computador; amostra 15 dias.	Zíper hermético – IPX7 verificado, amplo acesso rápido	500
	Mochila seca hermética SL-E090— 60L (36×25×80 cm); TPU; preto, amarelo, vermelho; dobra-se para transporte; flutua.	Roll-top – grande volume de ar retido, flutuabilidade por design	300–500
	Mochila seca SL-E039 TPU— 25L; Nylon 420D revestido com TPU; duas alças ajustáveis ​​e um botão na cintura; amostra 3–5 dias.	Roll-top – IPX7 verificado em um invólucro de TPU soldado	300–500
	Mochila seca para caiaque SL-E977— 28L; PVC 500D 0,5mm; concha semicircular; janela do telefone; fechadura multifuncional; válvula lateral de inflação/deflação; Painel traseiro em EVA.	Roll-top com válvula — gerenciamento de ar controlado em um corpo selado	300–500

O sistema de vedação, a especificação da junta, a capacidade, o material do invólucro, a configuração do chicote, as ferragens e a marca são todos especificáveis ​​por pedido, ou um pacote pode ser desenvolvido a partir de um esboço. Observe que o SL-J033 opera três capacidades em uma plataforma de vedação, portanto, um programa IPX8 pode cobrir 45–65L sem três desenvolvimentos de fechamento separados.

Controle de qualidade para um pacote IPX8

A qualidade é controlada em três níveis.CQIcobre o tecido laminado TPU de entrada para espessura do revestimento, adesão e soldabilidade, além deestoque de junta para durômetro e conjunto de compressãoe correias, espuma, fivelas e ferragens de acordo com o padrão assinado.IPQCcobre tolerância de corte, integridade e largura da solda, fidelidade de colagem da junta ao longo da abertura, montagem de aba e cinta, costura de ancoragem de carga everificação de compressão em toda a largura do fecho— com testes de descascamento em amostras de solda no início de cada execução.OQCabrange amostragem AQL ISO 2859, testes de imersão na profundidade e duração declaradas e comparação de amostras de ouro, com certificação SGS ou QIMA disponível – e para uma reivindicação IPX8, os compradores devem esperar um relatório de teste informando a profundidade, não apenas a classificação.

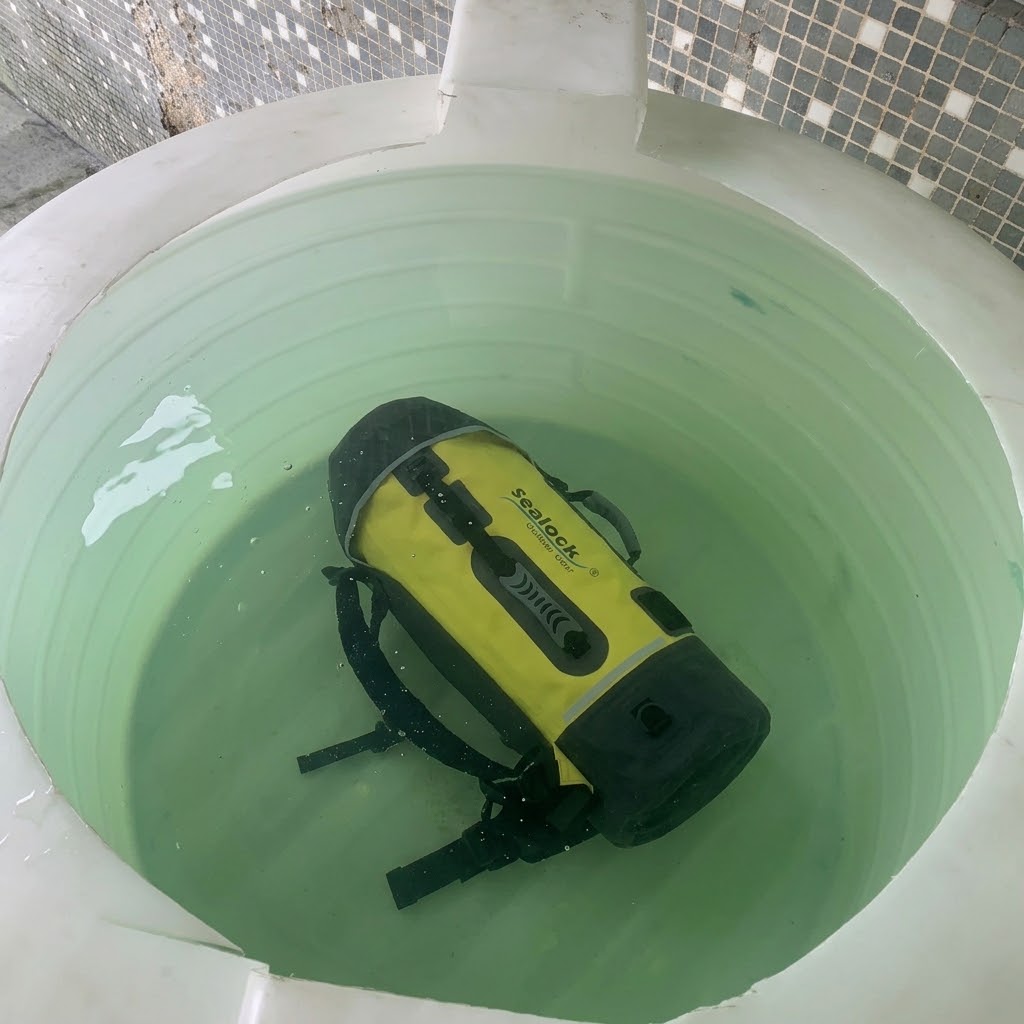

A Sealock também executa rigorosamente o procedimento completo de inspeção do cliente em produtos acabados:desembalagem, extração a vácuo, repouso estático de 24 horas e determinação de vazamento de ar. Isso é mais importante em uma embalagem grande do que em qualquer outro lugar da linha: um vazamento lento que um grande volume selado pode mascarar durante uma curta imersão ainda sangra vácuo de forma mensurável durante um dia inteiro. O laboratório também realiza testes de resistência de adesão e descascamento de solda, conjunto de compressão de gaxetas, testes de ciclo de fechamento, resistência de costura com teste de carga de mais de 1.500 ciclos e carregamento rápido em ancoragens de arnês e cinto de quadril, abrasão, rasgo, tração, névoa salina, UV, solidez da cor e diferença de cor.

FAQ: Produção de mochila IPX8

P: Por que um pacote roll-top não pode ser classificado como IPX8?
R: Porque a força de vedação de um roll-top vem de como o usuário o dobra e prende, não de uma compressão projetada. É excelente contra chuva, respingos e imersão curta - e é por isso que nossos pacotes roll-top são classificados como IPX7 verificado - mas um IPX8 declarado precisa de uma gaxeta comprimida por uma força de fixação controlada e repetível.

P: Quanto a junta de vedação deve ser comprimida?
R: Em uma faixa bastante estreita: cerca de 40% da espessura original é o ideal, 50% é o máximo prático e abaixo de aproximadamente 10–15% não há vedação confiável. Comprimir além de 50% corre o risco de a borracha não se recuperar, o que cria uma lacuna permanente.

P: Como você sabe que a junta ainda estará vedada em dois anos?
R: Especificando o conjunto de compressão — testado de acordo com ASTM D395 — em vez de assumi-lo. Um composto com baixa compressão sela no primeiro dia e para progressivamente. O estoque da junta é verificado quanto à dureza e ao conjunto de compressão na inspeção de entrada.

P: Qual é a parte mais difícil de acertar em um pacote IPX8?
R: Mesmo apertando em uma abertura ampla. Uma tira de compressão central concentra a força no meio e fornece menos nas extremidades, de modo que o fecho precisa de uma aba reforçada, paradas de compressão e um perfil de gaxeta compatível com a curva de força real – e então a compressão é verificada em toda a largura durante a inspeção.

P: Um pacote IPX8 flutua?
R: Uma embalagem selada retém o ar e flutua, o que é útil - mas esse mesmo ar retido empurra para fora da tampa quando submerso, portanto, a carcaça e a vedação devem ser construídas para suportar pressão em ambas as direções.

P: O que devemos pedir para fundamentar uma afirmação IPX8?
R: A profundidade e duração declaradas e um relatório de teste do produto acabado. IPX8 sem uma profundidade declarada não é verificável e é a reivindicação mais comum em equipamentos à prova d’água.
